Интеграция по OPC

Объедините в единый комплекс систему безопасности и технологические системы


Поддержка стандарта OPC DA - важный шаг в развитии концепции  VideoNet PSIM. Теперь Вы можете объединить систему безопасности вместе с технологическими и инженерными системами в единый комплекс управления предприятием.

Данные от всех систем комплекса становятся доступными оператору для автоматического и централизованного мониторинга в реальном времени. Это существенно повышает качество принятия решений диспетчерскими службами предприятия. Вы создаете единое информационное пространство, повышаете эффективность управления и снижаете эксплуатационные издержки.





Стандарт OPC  изначально был разработан и применялся в первую очередь в системах управления и автоматизации технологических процессов. Однако в последнее время, нашел свое распространение и на рынке систем безопасности. Причин этому несколько:

  • Стала востребованной интеграция SCADA систем с видеонаблюдением для визуального контроля  и фиксации состояния технологических процессов.
  • Стандарт OPC может рассматриваться как протокол взаимодействия  между оборудованием подсистем ОПС и СКУД, которые, в отличие от того же видеонаблюдения, не сформулировали собственных общепринятых стандартов хотя бы на уровне ONVIF.
  • Для реализации комплексных сценариев оборудование систем безопасности должно быть интегрировано с инженерными и технологическими системами объекта. Например, в случае выдачи сигнала «Пожар» в подсистеме ОПС необходимо перевести технологическое оборудование в безопасный режим работы, отключить, если необходимо, электропитание, задействовать дополнительные системы безопасности.

VideoNet поддерживает спецификацию OPC DataAccess 2.0. Для поддержки OPC DA 2.0 в системе VideoNet реализована платформа Total.SCADA для мониторинга технологических процессов и взаимодействия с внешними системами, поддерживающими этот протокол.

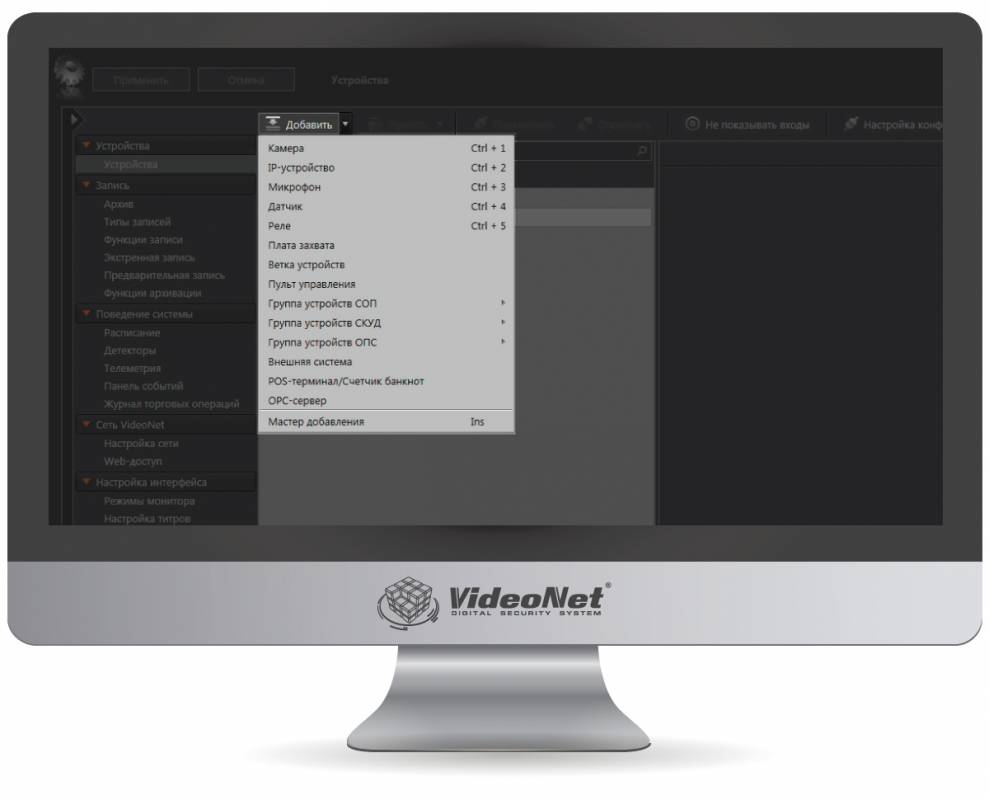

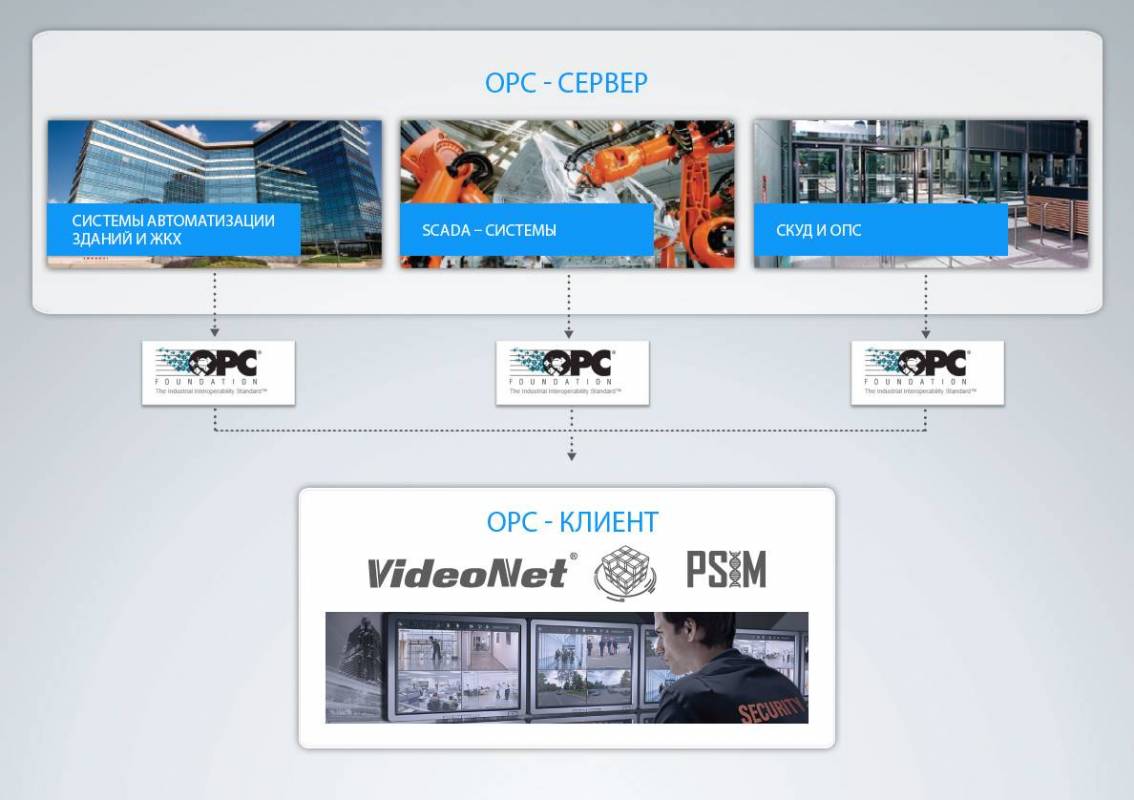

Под управлением платформы функционирует OPC-клиент. OPC-клиент позволяет получить значения технологических параметров  оборудования (тегов) от:

  • Устройств
  • Контроллеров
  • Технологического оборудования
  • промышленного оборудования

поддерживающего спецификацию OPC DA 2.0 и имеющего OPC-сервер.

В расписании системы VideoNet можно настроить реагирование системы на данные, получаемые от OPC-сервера,  и обеспечить  мониторинг технологических процессов или коммуникаций с любыми внешними системами поддерживающими этот протокол.

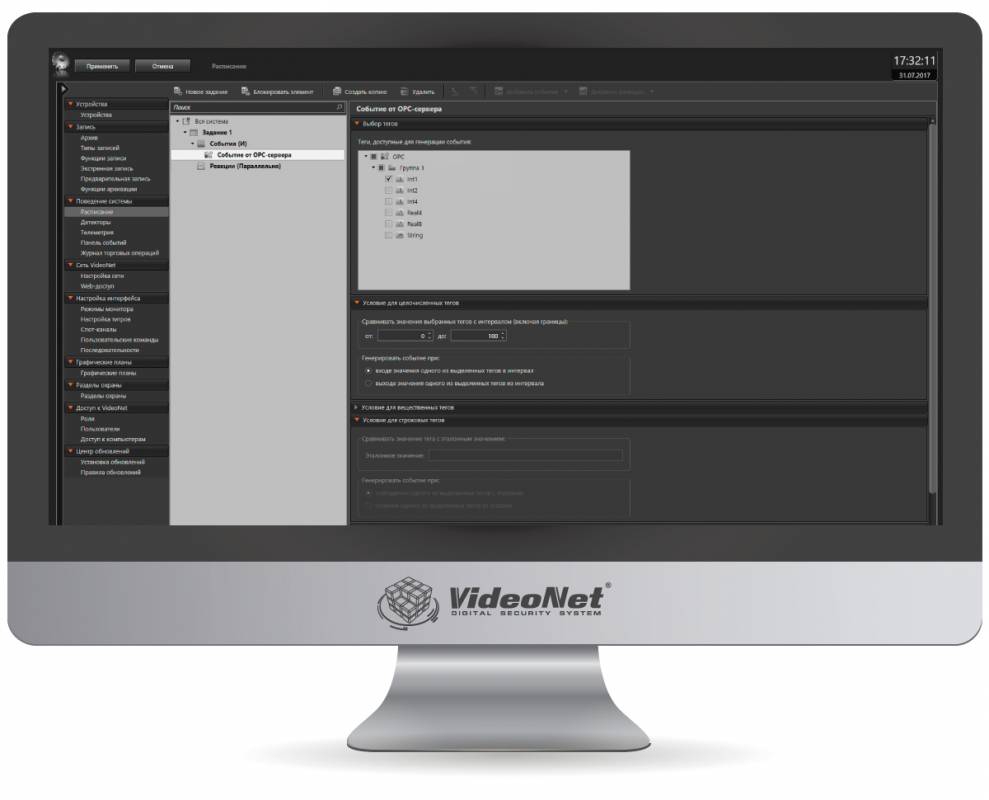

VideoNet может фиксировать поступление определенных значений технологических параметров оборудования (тегов), для этого используются фильтры. В VideoNet можно настроить фильтрацию отдельно для целочисленных, вещественных и строковых тегов. Можно настроить реакцию системы на параметры, находящиеся в заданном диапазоне или выходящие за границы этого диапазона.

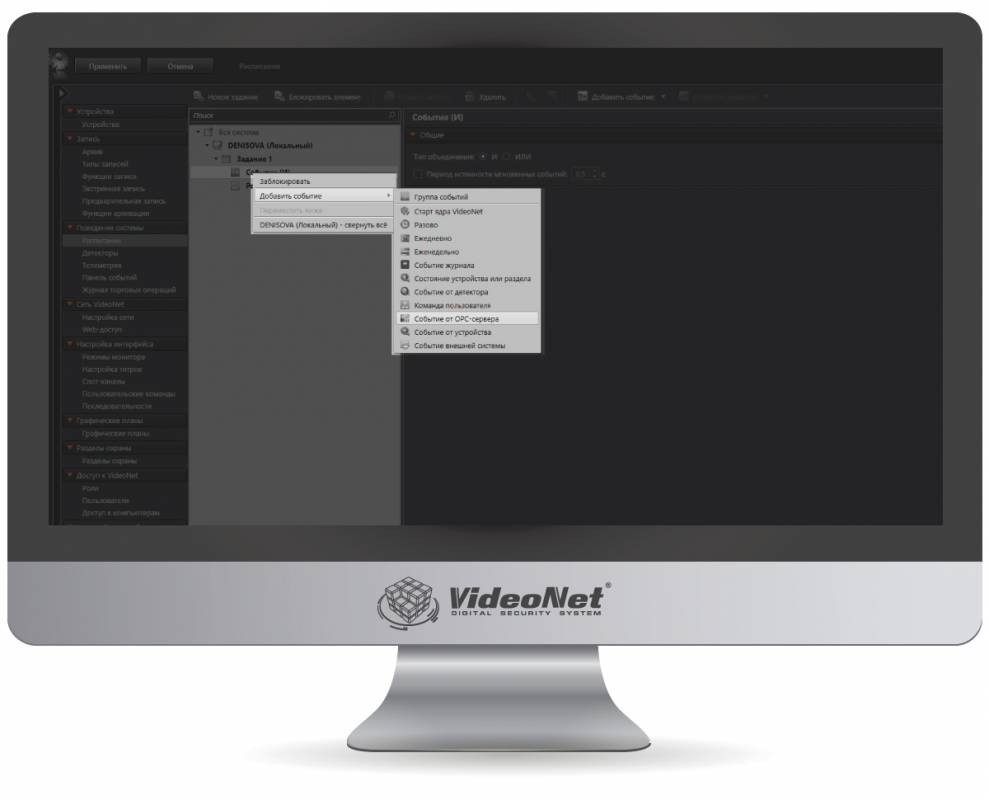

В VideoNet можно создавать различные реакции на наступление событий от OPC-сервера, например, звуковое сообщение или сохранение кадра, запись видео/аудио, включение детектора. Вы можете получить кадр на электронную почту или мгновенное информирование по SMS.

VideoNet объединит различные технологические решения в области систем безопасности Видео, СКУД, ОПС, различное оборудование, чтобы Вы организовали централизованный мониторинг, оперативное реагирование и управление всей системой безопасности на вашем объекте.

Зачем использовать OPC в системах безопасности читайте в Блоге
