Сетевые контроллеры Quest

Сетевые контроллеры Quest




Новые сетевые контроллеры QUEST:

  • Работают под управлением нового, функционального, удобного программного обеспечения СКУД VideoNet
  • Подключаются к сети по интерфейсу RS-485 или Ethernet
  • Поддерживают считыватели с интерфейсом Wiegand 26/34 и 1-Wire



Контроллеры QUEST – современное, надежное, удобное решение по доступной цене:

  • Высоконадежные компоненты от Philips, Atmel, STMicroelectronics, Mean Well Enterprises
  • Гальваническая защита всех функциональных блоков схемы
  • Информативная световая индикация о состоянии работы устройств, наличии входного напряжения, выходного напряжения, выхода резервного питания, зарядке батарей
  • Стабильная работа при отклонении входного питания до ± 15%
  • 100% выходной контроль качества
  • Эргономичные корпуса



QUEST-8E (8000) – новый сетевой контроллер, выполненный в классическом «box» форм-факторе. Для удобства подключения оборудования, используемого в системе, в металлическом корпусе с вандалостойкой окраской расположены дополнительные монтажные отверстия.



QUEST MK2-8E (8000R) – новый сетевой контроллер исполнения «all-in-one». В большом удобном корпусе расположено два бесперебойных блока питания повышенной надежности, а также предусмотрена возможность установки двух резервных аккумуляторов 4,5 А/ч.



Назначение



Контроллер Quest  – это электронный модуль, предназначенный для:

  • управления доступом в офисные и производственные помещения;
  • учета событий (например, времени прохода).

Контроллер поддерживает работу в следующих режимах:

  • двухдверной конфигурации;
  • однодверной конфигурации;
  • регистрации рабочего времени сотрудников, без подключения к контроллеру исполнительных устройств.

Контроллер обрабатывает информацию, поступающую со считывателя, и с помощью встроенных реле осуществляет управление подключенными к нему исполнительными устройствами, например:

  • электромагнитными замками или защелками,
  • электромеханическими замками,
  • шлагбаумами и турникетами и т.д.

К контроллеру единовременно возможно подключить до двух считывателей с одинаковым выходным протоколом. Контроллер в штатном исполнении работает со считывателями, имеющими выходной протокол «1-Wire», разработанный компанией Dallas Semiconductor®, или «Wiegand», разработанный компанией Wiegand®.

Контроллер может работать как автономно, так и в составе сети по протоколу Ethernet (согласно спецификации EIA/TIA-568-A). Для управления контроллерами, объединенных в сеть, рекомендуется использовать программное обеспечение VideoNet 9.1.

Внешний вид

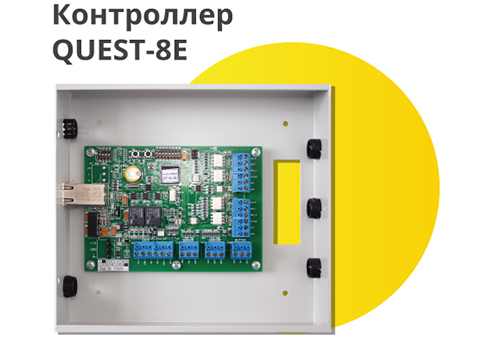

Quest quest-8e

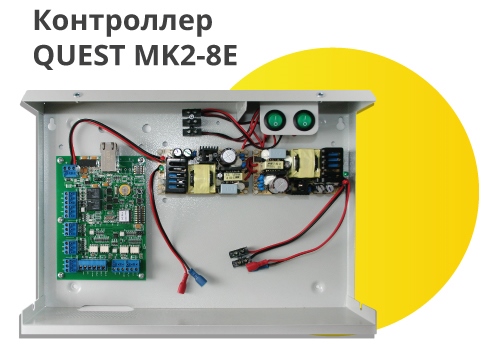

Quest mk2-8e



Программное обеспечение для организации контроля и управления доступом



Videonet 9.1 — программное обеспечение для организации системы контроля и управления доступом на объектах различного масштаба: от небольшого офиса до нескольких зданий.

  • Добавление и настройка оборудования с помощью мастеров
  • Персонализация пропусков
  • Управление группами пользователей
  • Управление группами устройств
  • Управление устройствами на графическом плане объекта
  • Фото и видеоверификация
  • Наглядные, детализированные отчеты
  • Выгрузка  и использование отчетов в документообороте организации
  • Информирование о событиях СКУД, в т.ч. sms




Quest quest-8e

Существует три варианта поставки программного обеспечения, в зависимости от количества подключаемых контроллеров и серверов.

Воспользуйтесь Онлайн каталогом и выберите подходящий Вам вариант программного обеспечения.

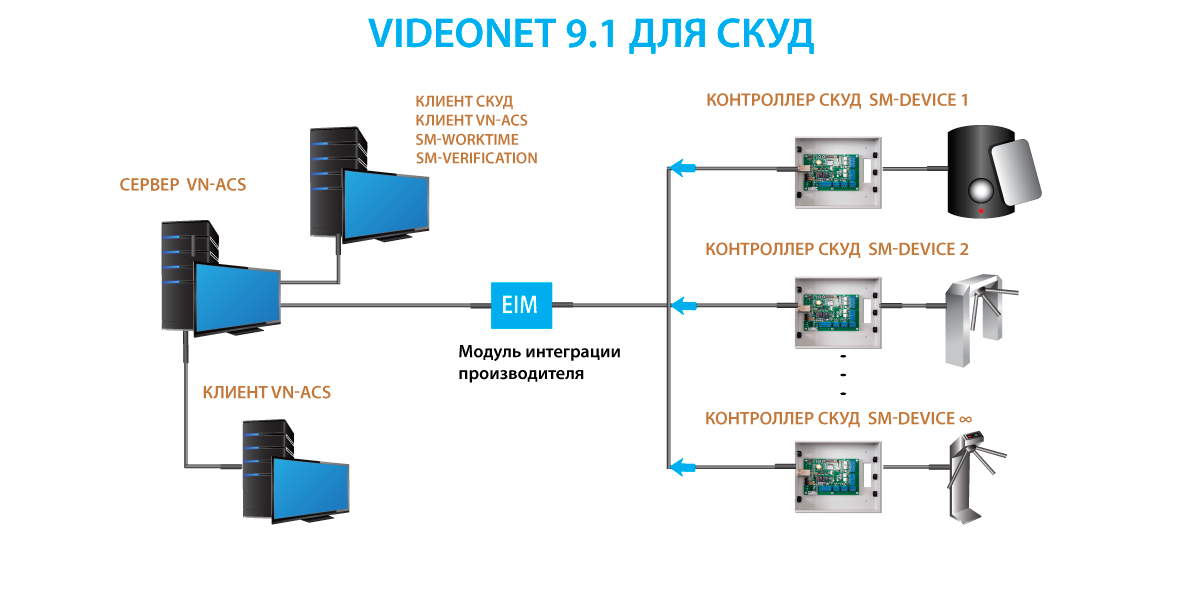

Программные модули



VN-ACS - программное обеспечение сервера  СКУД VideoNet.

VN-ACS и VN-ACS-Client — Программное обеспечение КЛИЕНТ. Является основной рабочей средой оператора, имеет удобный пользовательский интерфейс и предназначена для работы с базами данных, составления отчетов, мониторинг и пр.

SM- Verification — Модуль верификации проходов. Дополнительный программный модуль позволяет производить идентификацию владельца карты доступа, сравнивая личность проходящего сотрудника и его фото, хранящееся в базе данных системы безопасности.

SM-WorkTime — Модуль учета рабочего времени.Система VideoNet позволяет вести учет рабочего времени сотрудников предприятия, контролировать их присутствие, отсутствие, опоздания и переработки. Для настройки системы учета рабочего времени в системе VideoNet  разработан удобный функционал, который полностью автоматизирует  процесс учета рабочего времени сотрудников по картам доступа. Вы повышаете уровень безопасности в вашей компании и дисциплину работников. Использование этого функционала особенно актуально в организациях, где заработная плата сотрудников зависит от количества отработанного времени.

Разнообразные отчетные формы отражают реальный график работы сотрудников, помогают установить объем и причины потерь рабочего времени.Отчеты можно строить по выбранным датам, сотрудникам, подразделениям или организации в целом. Удобная выгрузка основных отчетов в форматы pdf, Excel, html, rtf, bmp   делает возможным дальнейшее их использование вне системы учета рабочего времени VideoNet и дает возможность включить отчеты  в документооборот организации.

SM-Device — Модуль, позволяющий подключить к программному обеспечению VN-ACS один контроллер СКУД.

EIM-Quest — Модуль интеграции  производителя.  Позволяет использовать в программном обеспечении оборудование производства Quest. (лицензируется по количеству серверов с подключенным оборудованием в системе).

Вы можете дополнить возможности СКУД  профессиональной  системой видеонаблюдения  и получить комплексное решение.



Технические характеристики контроллеров QUEST



Технические характеристики

Контроллер Quest-8E / Quest-8000R

Контроллер Quest MK2-8E / Quest MK2-8000R

Интерфейс подключения к линии связи : Ethernet / RS-485 Ethernet / RS-485
Напряжение питания : (12 ± 0,3) В постоянного тока (220-240) В, (50±5) Гц
Выходное напряжение каждого БП для подключаемой нагрузки  - (12±0,1)В
Номинальный ток нагрузки каждого БП - 2,8А
Тип подключаемой аккумуляторной батареи - 12В
Защита аккумуляторной батареи от неправильного включения - Электронная
Защита аккумуляторной батареи от глубокого разряда - Порог отключения 11В
Защита от короткого замыкания/перегрузки по току - Электронная
Потребляемый ток:
     в режиме ожидания не более  120мА 100мА
     в режиме коммутации не более  500мА  500мА
Кол-во подключаемых считывателей: 2 2
Кол-во управляемых реле 2 2
Параметры реле:
    коммутируемое напряжение не более  30В постоянного тока 30В постоянного тока
    коммутируемый ток не более
    время срабатывания реле (программируется) от 0,5с до 25с от 0,5с до 25с
Макс. емкость банка памяти ключей / Макс. емкость банка памяти событий: 8000/8000 8000/8000
Макс. время опознавания ключа (на 4000 ключей) 1,2 с  1,2 с
Макс. время опознавания ключа (на 8000 ключей) 1,3 с 1,3 с
Макс. количество контроллеров в сети без ограничений без ограничений
Относительная влажность (при температуре +20°C) не более 90% 90%
Температура окружающей среды: от +2°C до +40°C от +2°C до +40°C
Габаритные размеры: 200х190х45 мм 350х240х75 мм



Контроллеры QUEST разработаны и произведены Корпорацией СКАЙРОС на собственной производственной базе с учетом российской специфики:

  • Для повышения защиты центральный микроконтроллер гальванически развязан с основным питанием платы.
  • Гарантируется стабильная работа устройства при отклонении входного напряжения до ± 15%.
  • В корпусе устройства «QUEST МК» установлены два импульсных блока питания повышенной надежности.
  • Для удобства монтажа и пуско-наладки клеммные колодки контроллера съемные.

Контроллер прост в использовании, чему способствуют грамотная разводка печатной платы и рациональная компоновка элементов.

Применение TQFP форм-фактора AVR Mega сделало устройство компактным и позволило добавить вспомогательные цепи защиты в его схему.
