Рецепты надежного распознавания номеров автомобилей

Какие факторы нужно учесть при внедрении решения с распознаванием номеров транспортных средств, чтобы получить качественное распознавание и эффективную работу всей системы? В статье развеем миф, что качественное решение с распознаванием номеров стоит дорого, а полноценная автоматизация КПП требует интеграции с другими системами.


Система распознавания номеров актуальна для различных объектов

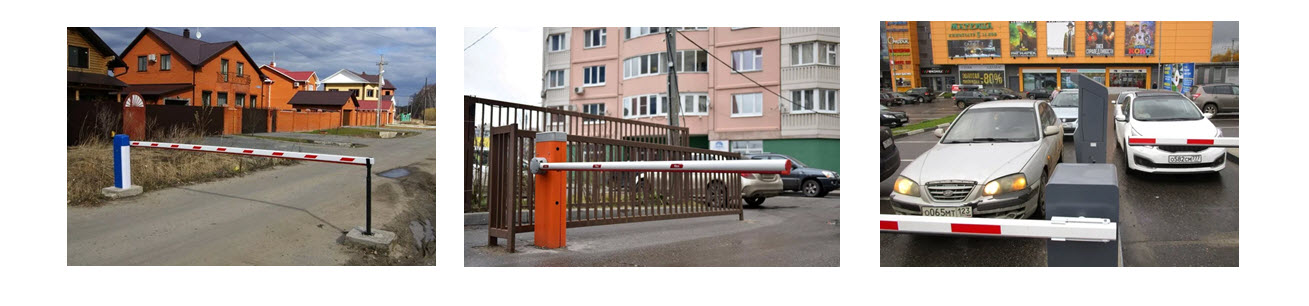

Примеры объектов, на  которых востребованы решения с распознаванием номеров транспортных средств, - автотранспортные предприятия, заводы, автомобильные стоянки, гаражные кооперативы, коттеджные поселки, заправочные станции, пункты контроля въезда на территорию объекта и т.п.

Какого бы масштаба не был ваш объект, при создании решения по контролю проезда автотранспорта на территорию, в первую очередь ориентируйтесь на бизнес-задачи. Задачи  могут быть разные: контроль въезда/выезда автомобилей на территорию, автоматизация работы сотрудников службы безопасности, учет автомобилей на территории, статистика и отчетность, реализация сложных сценариев  въезда на территорию, например, установка ограничений для въезда или выезда определенного автотранспорта в зависимости от дня недели или времени суток.



Самое распространённое решение с использованием распознавания номеров автомобилей  —  решение по контролю доступа на объект.

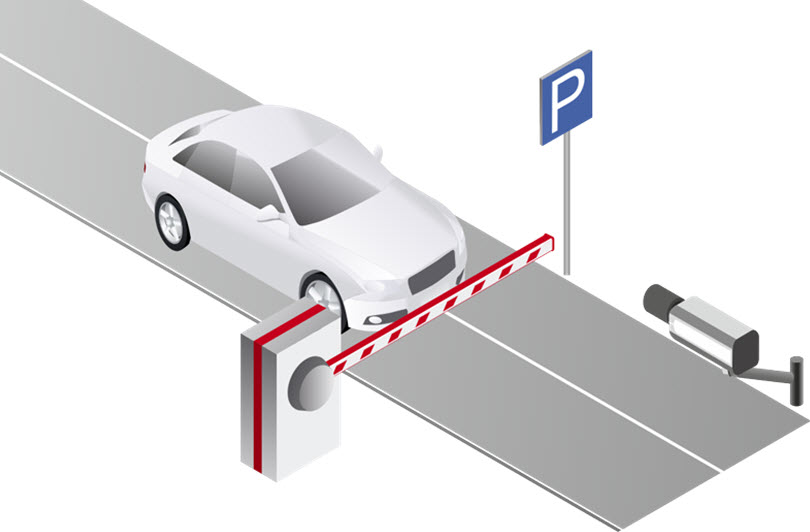

Алгоритм работы подобного решения. Автомобиль подъезжает к закрытой территории, въезд или выезд на которую оснащен шлагбаумом или воротами. На въезде (выезде) установлена видеокамера.  Видеокамера подключена к компьютеру,  на котором установлено система распознавания VideoNet-AUTO PSIM. Система считывает номерной знак автомобиля. Дальше система сравнивает распознанный номер с базой данных номеров транспортных средств или базой данных номеров автомобилей системы контроля доступа. На основе результата сравнения распознанного номера и при выполнении настроенных сценариев доступа, система принимает решение об открытие проезда или его блокировке.



Уникальность решения VideoNet-AUTO PSIM



Основное преимущество VideoNet-AUTO PSIM —   построение полноценной системы видеонаблюдения, системы распознавания номеров ТС и системы контроля и управления доступом в рамках одного решения. Такое решение является единым и не требует интеграции между системами. Для решения всего спектра задач используется одно программное обеспечение VideoNet. Модуль распознавания номеров встроен в программное обеспечение VideoNet PSIM. Пользователь подключает необходимое оборудование (камеры, контроллеры СКУД) и настраивает систему под свои задачи. Такой подход является максимально функциональным и простым для внедрения.



Комплексный подход к построению решения позволяют сократить  инвестиции в инфраструктуру объекта.



На объектах с повышенными требованиями к безопасности можно организовать сложные сценарии доступа — многофакторную идентификацию — въезд может осуществляться по номеру транспортного средства плюс карта доступа или по номеру транспортного средства и отпечатку пальца водителя.



Модуль распознавания номеров ТС в VideoNet

Стоимость базового модуля распознавания за один канал распознавания 10600 рублей.



Для решения по контролю доступа на территорию используется модуль распознавания государственных номеров автотранспорта Base. Модуль распознавания автоматизирует процессы считывания и идентификации номерных знаков, облегчает поиск интересующих транспортных средств, автоматизирует въезд автомобилей на охраняемую парковку или территорию. Модуль работает с IP и аналоговыми видеокамерами. Решение с использованием модуля Base является лучшим решением на рынке по цене и функциональности.





Видеокамера — ключевой элемент системы распознавания.

От правильного выбора видеокамеры, ее настройки, выбора места установки зависит точность распознавания и соответственно эффективность работы всей системы. Мы собрали основные рекомендации, следуя которым, вы повысите качество системы распознавания. Итак, основные правила.



ПРАВИЛО №1. Разные камеры для разных задач

Используйте отдельную видеокамеру для распознавания номеров транспортных средств.  Не пытайтесь решить с помощью одной видеокамеры две задачи: распознавание номеров ТС и обзорного наблюдения. Получить качественную систему распознавания при таком подходе у вас не получится.









ПРАВИЛО №2. Выбор разрешения камеры

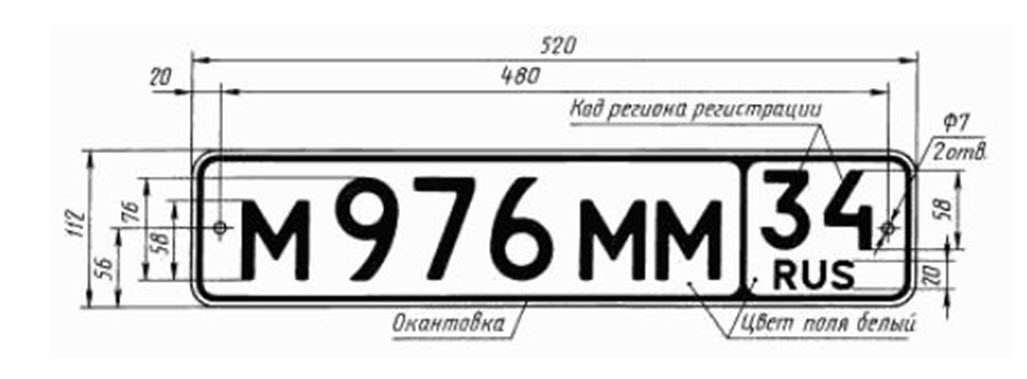

Все автомобильные номера по ГОСТ Р 50577-2018 должны иметь строго определенные размеры и располагаться на определенном расстоянии от поверхности дорожного покрытия. На всех легковых, грузовых, грузопассажирских автомобилях, автобусах предусматривается наличие двух номерных знаков, один из которых располагается спереди, другой сзади.



Размер автомобильного номера — единый на всей территории РФ. Поэтому разрешение камеры можно подобрать по простой формуле.



Расчет разрешения камеры:

W - Ширина точки проезда в метрах

N – размер номера в метрах

P – рекомендованный размер изображения номера по ширине 150 -200 pix

Пример расчета разрешения камеры:

(6/0,52)*150= 1730 Pix

Ширина знака составляет 520 мм. У нас проезд 6 метров. Для проезда шириной 6 метров достаточно видеокамеры с разрешением 2МП.

Увеличение разрешения видеокамеры не улучшает качество системы распознавания и создает дополнительную нагрузку на ваш компьютер.



ПРАВИЛО №3. Частота кадров видеокамеры

Чем больше частота формирования кадров видеокамеры, тем больше кадров с номером каждого автомобиля будет сформировано во время его движения. Ниже приведены значения частоты кадров при различной скорости движения транспортных средств.

Если у нас решение по контролю доступа на территорию, где скорость движения транспортных средств до 30 км/ч, для качественного распознавания достаточно 6 к/с.



Расчет частоты кадров для разной скорости движения автомобиля:

до 30 км/ч – 6 кадров/сек.

до 70 км/ч – 15 кадров/сек.

до 150 км/ч – 25 кадров/сек.

до 270 км/ч – 60 кадров/сек



ПРАВИЛО №4. Фокусное расстояние (угол обзора), тип объектива

Ширина обзора камеры равна ширине проезда. Если известно заранее место установки, выбираем камеру с фиксированным объективом. Камера с фиксированным объективом за счет большей светосилы объектива дает лучший результат распознавания номеров транспортных средств.

Вариофокальный объектив выбираем в случае, когда точное место расположения камеры неизвестно. Такой вариант позволяет настроить систему распознавания непосредственно на месте монтажа.

Для повышения точности распознавания рекомендуем настроить в VideoNet зону распознавания. Будут распознаваться только номера автомобилей, которые попадают в заданную зону. Такой подход позволит исключить лишнюю информацию для системы распознавания и повысит качество распознавания.



ПРАВИЛО №5. Выбор выдержки объектива



На видеокамере должна быть возможность настройки выдержки.

Рекомендуемые значения экспозиции (выдержки, затвора) в зависимости от скорости движения автомобилей:

1/500 сек -   до 30 км/ч

1/1000 сек - до 70 км/ч

1/2000 сек - до 150 км/ч

1/4000 сек - до 270 км/ч



ПРАВИЛО №6. Рекомендации по установке видеокамеры

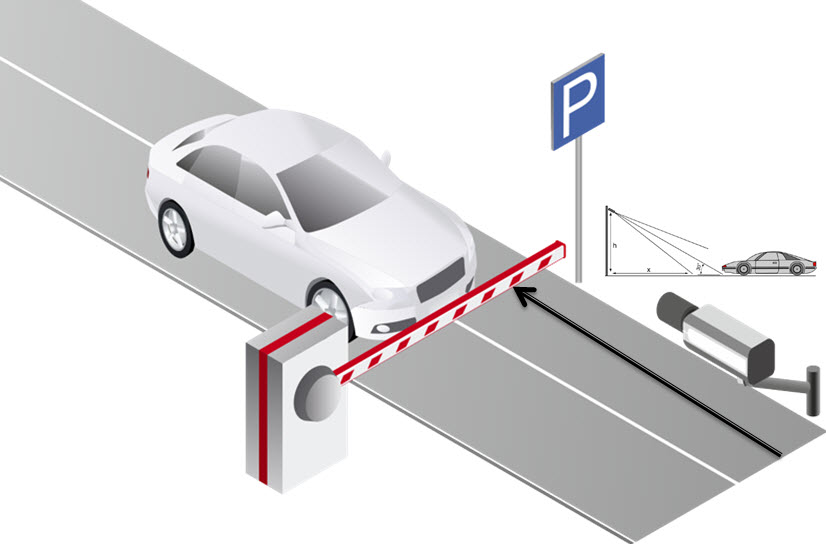

Номер автомобиля должен размещаться в кадре целиком. Угол вертикального наклона не более 30°. Угол горизонтальной плоскости —  не более 20°. Расстояние от камеры до автомобиля определяется характеристиками камеры.





ПРАВИЛО №7. Освещенность в зоне распознавания номера

Для распознавания номеров автомобилей освещенность в зоне распознавания номера должна быть не меньше 50 ЛЮКС. Рекомендуемые значения освещенности в зоне распознавания 100 -120 ЛЮКС.  Рекомендуем использовать дополнительное освещение для эффективной работы системы в темное время суток — прожектор или ИК-прожектор. Тщательно относимся к выбору места установки, чтобы не было засветки  номера.

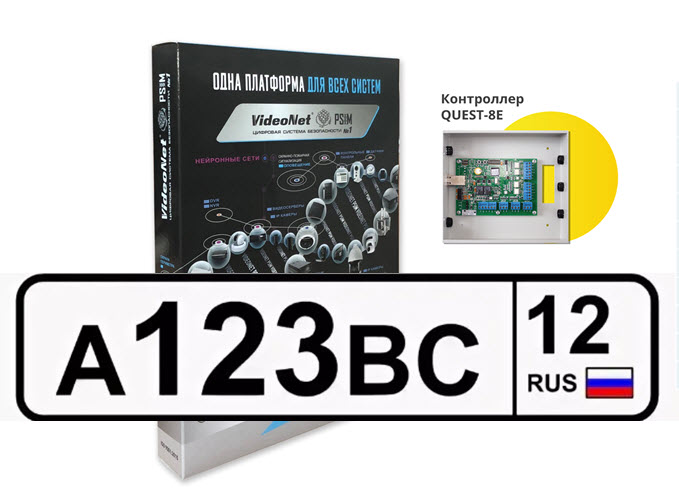

Стоимость комплектов системы распознавания автомобильных номеров VideoNet-AUTO-RU

Модель

Технические характеристики

Цена

VideoNet-Auto-RU-01

Комплект системы распознавания автомобильных номеров VideoNet-AUTO-RU-01

Автоматическое распознавание и регистрация автомобильных номеров.
Один канал распознавания российских номеров скорость до 30 км/ч.
Сохранение номера транспортного средства в базе данных с указанием даты, времени и направления движения.
Видеозапись событий проезда. Воспроизведение в проигрывателе по выбранному событию из журнала.
Автоматизация контрольно-пропускного режима, управление одним устройством контроля доступа, шлагбаумом (дополнительно приобретается контроллер СКУД QUEST).
Отчеты и статистика (время въезда, выезда, время стоянки автомобилей, автомобили на территории).

19 300 Рублей

VideoNet-Auto-RU-02

Комплект системы распознавания автомобильных номеров VideoNet-AUTO-RU-02

Автоматическое распознавание и регистрация автомобильных номеров.
Два канала распознавания российских номеров скорость до 30 км/ч.
Сохранение номера транспортного средства в базе данных с указанием даты, времени и направления движения.
Видеозапись событий проезда. Воспроизведение в проигрывателе по выбранному событию из журнала.
Автоматизация контрольно-пропускного режима, управление двумя устройством контроля доступа, шлагбаумом (дополнительно приобретается контроллер СКУД QUEST).
Отчеты и статистика (время въезда, выезда, время стоянки автомобилей, автомобили на территории).

32 100 рублей

VideoNet-Auto-RU-04

Комплект системы распознавания автомобильных номеров VideoNet-AUTO-RU-04

Автоматическое распознавание и регистрация автомобильных номеров.
Четыре канала распознавания российских номеров скорость до 30 км/ч.
Сохранение номера транспортного средства в базе данных с указанием даты, времени и направления движения.
Видеозапись событий проезда. Воспроизведение в проигрывателе по выбранному событию из журнала.
Автоматизация контрольно-пропускного режима, управление четырьмя устройством контроля доступа, шлагбаумом (дополнительно приобретается контроллер СКУД QUEST).
Отчеты и статистика (время въезда, выезда, время стоянки автомобилей, автомобили на территории).

57 700 Рублей

VideoNet-Auto-RU-06

Комплект системы распознавания автомобильных номеров VideoNet-AUTO-RU-06

Автоматическое распознавание и регистрация автомобильных номеров.
Шесть каналов распознавания российских номеров скорость до 30 км/ч.
Сохранение номера транспортного средства в базе данных с указанием даты, времени и направления движения.
Видеозапись событий проезда. Воспроизведение в проигрывателе по выбранному событию из журнала.
Автоматизация контрольно-пропускного режима, управление шестью устройством контроля доступа, шлагбаумом (дополнительно приобретается контроллер СКУД QUEST).
Отчеты и статистика (время въезда, выезда, время стоянки автомобилей, автомобили на территории).

83 300 рублей

VideoNet-Auto-RU-08

Комплект системы распознавания автомобильных номеров VideoNet-AUTO-RU-08

Автоматическое распознавание и регистрация автомобильных номеров.
Восемь каналов распознавания российских номеров скорость до 30 км/ч.
Сохранение номера транспортного средства в базе данных с указанием даты, времени и направления движения.
Видеозапись событий проезда. Воспроизведение в проигрывателе по выбранному событию из журнала.
Автоматизация контрольно-пропускного режима, управление восемью устройством контроля доступа, шлагбаумом (дополнительно приобретается контроллер СКУД QUEST).
Отчеты и статистика (время въезда, выезда, время стоянки автомобилей, автомобили на территории).

108 900 Рублей



Функционал VideoNet-AUTO PSIM

  • Сохранение номера транспортного средства в базе данных с указанием даты, времени и направления движения.
  • Видеозапись событий проезда. Воспроизведение в проигрывателе по выбранному событию из журнала.
  • Автоматическое сопоставление автомобильного номера с базами данных и выдача сообщения оператору.
  • Отчетность «Время стоянки автомобилей», «Автомобили на территории»
  • Автоматизация контрольно-пропускного режима, управление двумя устройствам контроля доступа, шлагбаумом (дополнительно приобретается контроллер СКУД QUEST).
  • Отчеты и статистика (время въезда, выезда, время стоянки автомобилей, автомобили на территории).



Преимущества VideoNet-AUTO PSIM

  • Вы используете одно программное обеспечение VideoNet вместо нескольких.
  • Получаете простое обслуживание и эксплуатацию.
  • Вам не нужны программные модули интеграции для организации взаимодействия между системами.
  • Вы получаете максимальное взаимодействие систем
  • Вы обучаете сотрудников работать только в одной системе.
