Решение для автоматических мини-АЗС на VideoNet

Иногда от идеи до ее реализации один шаг. К нам обратился заказчик с просьбой подобрать решение для автоматических мини-АЗС, которые работают без оператора и оснащены автоматическим терминалом налива топлива и оплаты услуг.


Задача: Организовать видеонаблюдение на автоматической мини-АЗС. Камеры видеонаблюдения  IP в количестве 5 штук. Задачу заказчик поставил следующую. Необходимо помимо записи видео и аудио данных по команде от терминала налива топлива, отправлять скриншот лица водителя на определенный электронный адрес.



Шаг 1



Решаем, как будем получать сигнал от терминала (внешней системы). Мы остановились на простом решении и взяли плату MB-RIO 4/16 - USB rev.3.1, которая подключается к USB на материнской плате ПК. Основным применением модулей ввода/вывода сигналов MB-RIO является аппаратная интеграция системы видеонаблюдения VideoNet с любыми сторонними подсистемами, способными выдавать и принимать дискретные сигналы. Убеждаемся, терминал умеет отдавать сигнал.

Плата «MB-RIO 4/16 - USB rev.3.1» предназначена для приема, гальванического разделения дискретных сигналов от датчиков охраны; имеет 4 релейных выхода для управления внешними исполнительными устройствами и оснащена дополнительным USB входом для подключения любых USB-устройств.



Технические характеристики
Количество охранных входов 16
Количество релейных выходов 4
Максимальное пробивное напряжение изоляции вход/выход 1000VDC
Количество USB входов 1
Тип разъема для подключения к ПК USB



Примеры использования модуля MB-RIO в системе безопасности VideoNet 9

В модуле MB-RIO предусмотрено 16 настраиваемых входов, к которым могут подключаться : охранные и пожарные датчики или ППКОП, котроллеры СКУД , контроллеры промышленной автоматики, модули периметральной охраны. В этом случае событием в системе VideoNet может быть сигнал от любого входа модуля MB-RIO или любых комбинаций входов. Ответной реакцией на такое событие может быть вывод преднастроенного тревожного сообщения, старт работы подсистемы видеоанализа, отправка аудио файлов в подсистему звукового оповещения, начало видео и аудио регистрации, запуск предустановок PTZ камер, отправка сообщения по электронной почте, а также активация выходов на модуле MB-RIO.



Видеобластер PowerVN8-HD



Шаг 2



На АЗС уже есть ПК, на который будет установлена система видеонаблюдения.

Выбираем лицензии:

          Нам потребуется следующие лицензии на ПО VideoNet:

  • Базовое ПО сервера – VN-VMS – 1шт. -3500 рублей
  • Лицензии на каналы - SM-Channel – 5 шт. – по 3750 рублей
  • Лицензии на Web : SM-Web - 1 шт. – 3116 рублей
  • USB Плата Ввода-Вывода цифровых сигналов MB-RIO USB - 1шт. - 6730 рублей

Выбрали многосерверную лицензию, поскольку АЗС несколько и может потребоваться одновременный мониторинг всех заправок. Если централизованный мониторинг не требуется, выбираем бюджетный вариант - лицензии Light.

Подобрать лицензии можно в онлайн каталоге





Шаг 3



В VideoNet настраиваем автоматические команды и реакции на их наступление.
Команда от внешней системы – начать запись, сделать скриншот и отправить его по электронной почте. Команда от внешней системы о завершении заправки – остановка записи и скрин и отправка по почте.
Подробнее о настройки расписания и автоматических реакций, можно почитать.

Посмотреть, как настраивается расписание VideoNet







Чем можно дополнить такое решение



Использовать детектор лиц, он есть в базовом функционале и, например,  настроить запись с камер по детектору движения.

Настроить дополнительное информирование при  превышении уровня звукового сигнала от микрофона. Настроить автоматическую архивацию данных на внешние носители или СХД.



Еще один способ взаимодействия VideoNet с внешними системами

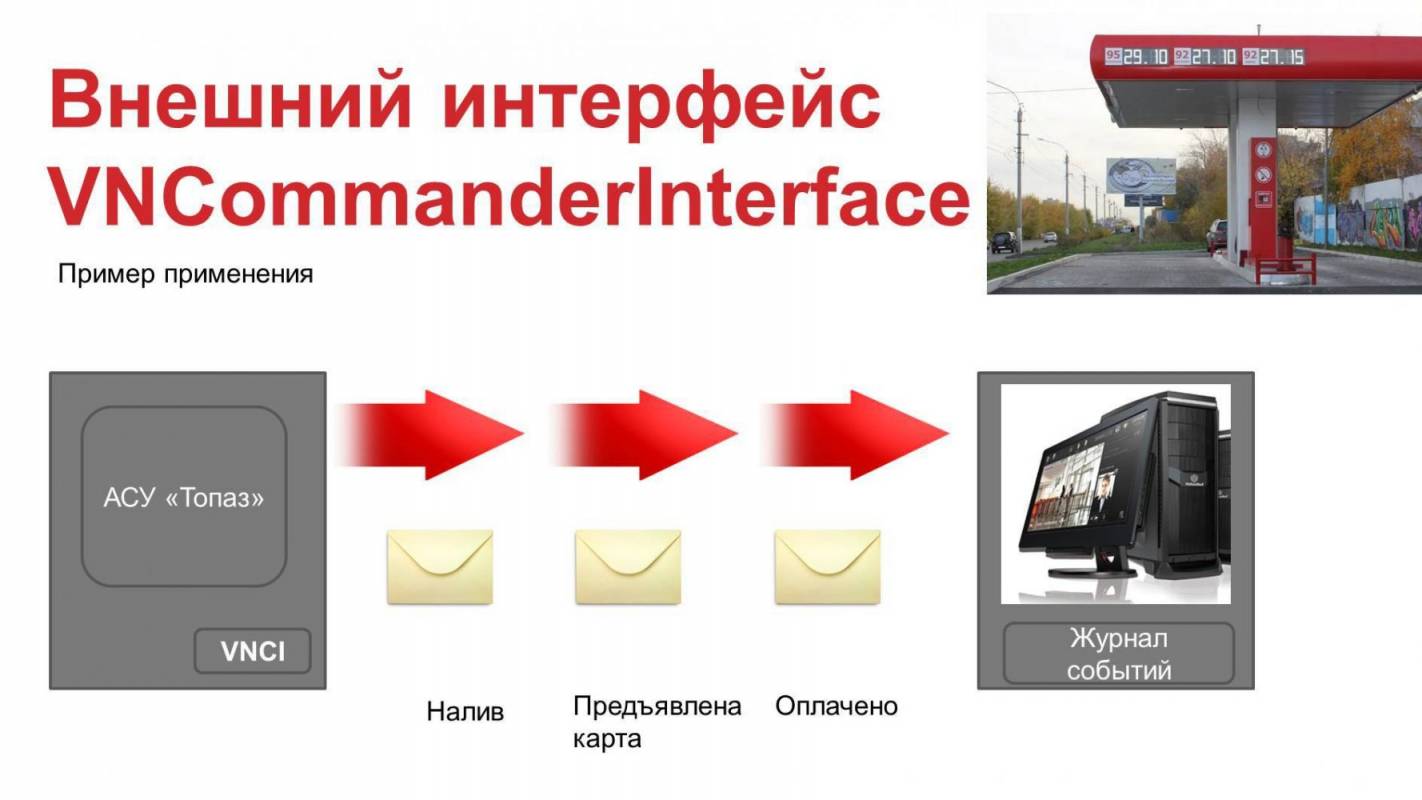

Внешний интерфейс VNCOMMANDINTERFACE -  простое и удобное средство интеграции VideoNet с любой внешней системой, способной запускать исполняемый файл.

Данный интерфейс обеспечивает возможность внешним приложениям отправлять в VideoNet текстовые сообщения, которые записываются в журнал событий. Настройте в расписании системы VideoNet реакцию на наступления определенного события  от внешней системы. Это может быть действие или последовательность действий, которые выполнитVideoNet, например,  начнется запись с определенной камеры, отправится тревожное сообщение и т.д. Вам доступно большое количество разнообразных реакций на события.

Применение VNCommandInterface значительно сократит время и затраты при расследовании различных инцидентов. Простой поиск по журналу событий и быстрый просмотр видеофрагментов позволит быстро разобраться в происшествии. Различные средства уведомления в платформе VideoNet сообщат о тревоге и позволят предотвратить инцидент.
