Архивные материнские платы

Архив протестированного оборудования


Платы для двухпроцессорных систем



Название

Фото

Описание

Совместимые платы

Кол-во

Схема установки

Asustek
Asustek

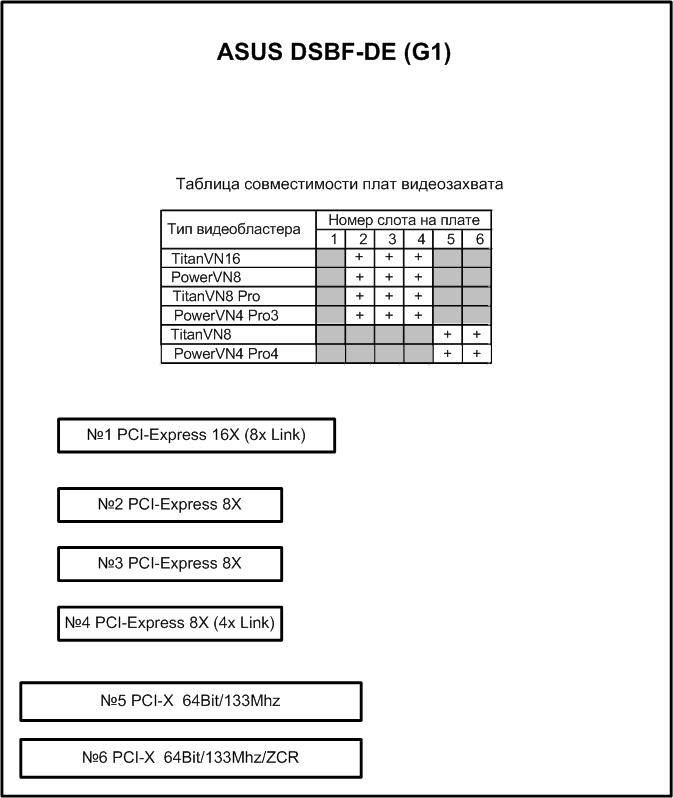

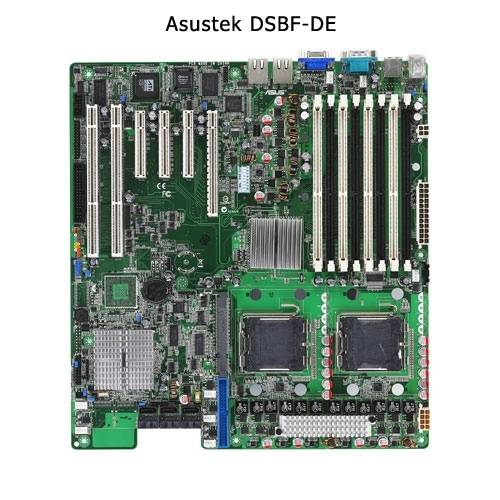

DSBF-DE
Поддерживаемые материнские платы 1. Видеокарта: слот PCI-E - x16
2. Звуковая карта: НЕТ
3. Количество и типы слотов:
1хPCI-E x16 (x8 link), 2хPCI-E x8 (x8 link), 1хPCI-E x8 (x4 link), 2хPCI-X 133/100 MHz,
4. Сетевая карта:
Intel® 82563EB Dual Ports Gb LAN

Внимание!
На данной материнской плате, шина PCI-X не позволяет обрабатывать более 12-ти видеоканалов ч/б видеоизображения (25 к/с, 768х576) или более 8-ми каналов цветного.
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TitanVN16
TitanVN8
TitanVN8 Pro

2
3
3
2
2
2

imageСхема установки
SuperMicro

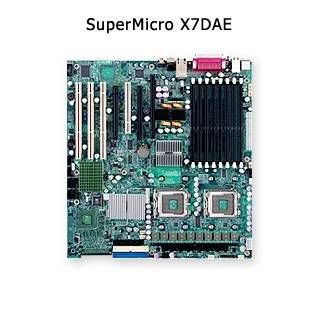

SuperMicro

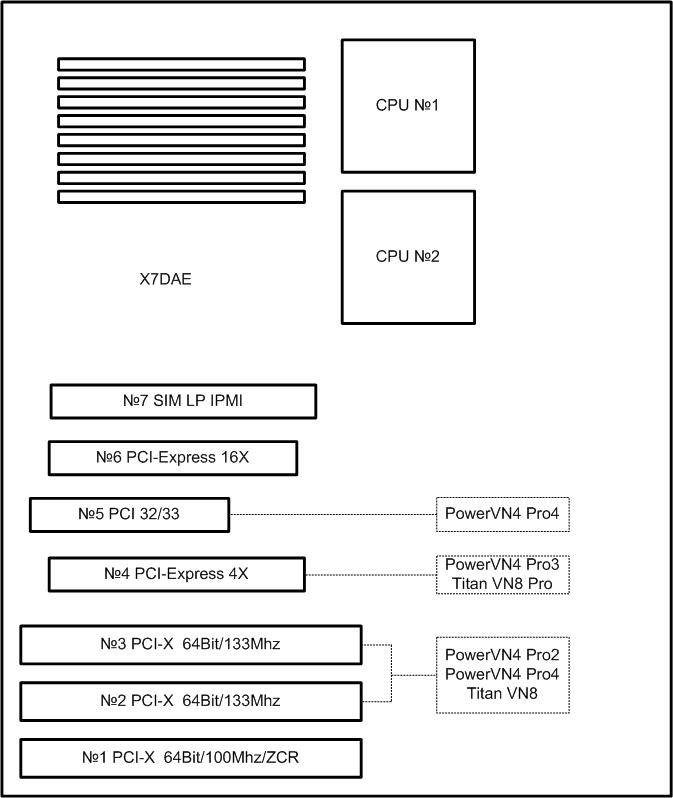

X7DAE
Поддерживаемые материнские платы 1. Видеокарта: слот PCI-E - x16
2. Звуковая карта: AC\\\\'97 Audio
3. Количество и типы слотов:
1 (x16) & 1 (x4 in x16) PCI-Express, 2x 64-bit 133/100MHz PCI-X,
1x 64-bit 100MHz PCI-X, 1x 32-bit PCI 33MHz
4. Сетевая карта:
2 x Intel® (ESB2/Gilgal) 82563 Gigabit Ethernet Controller

Внимание!
На данной материнской плате, шина PCI-X является зависимой от использования шины PCI-Express, кроме этого, при работе PCI-X в режимах 64 Bit / 66-100-133Mhz, становятся неработоспособными встроенные сетевые карты. Если шина PCI-Express используется под установку плат PowerVN4Pro3 или TitanVN8Pro, шина PCI-X может корректно работать только в режиме 32 Bit /33-66 Mhz. При этом она не способна передать поток больше чем от 4-х ч/б камер в разрешении 768 х 576 с темпом 25 к/с.
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TitanVN8
TitanVN8 Pro

2
1
3
2
1

imageСхема установки
SuperMicro

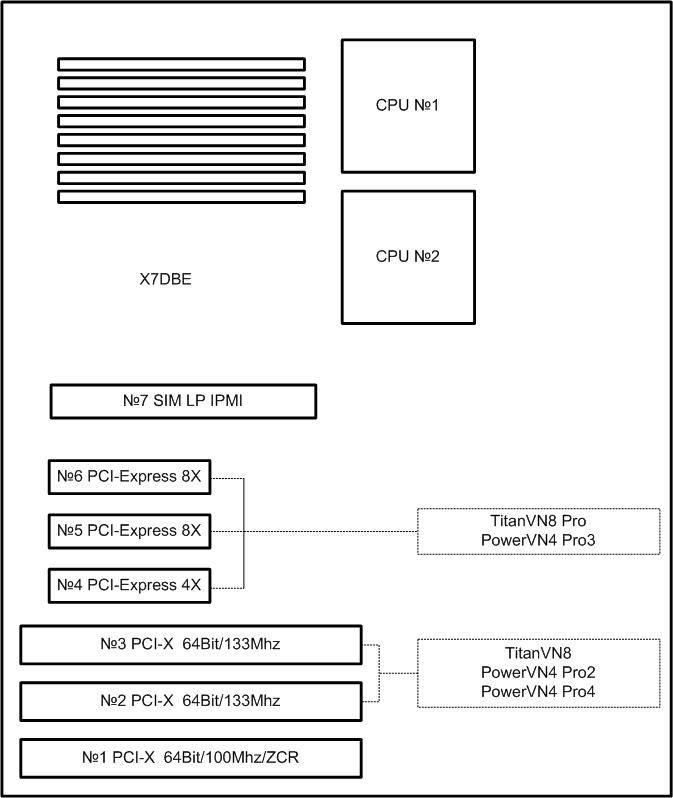

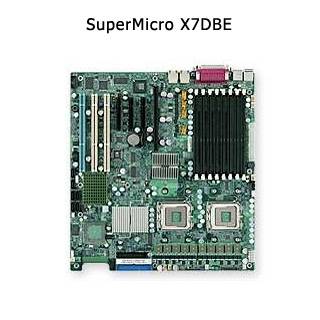

X7DBE
Поддерживаемые материнские платы 1. Видеокарта: ATI ES1000 Graphics with 16MB, PCI-E - нет
Локальный просмотр невозможен. Для настройки камер используйте VideoWizard
2. Звуковая карта: нет
3. Количество и тип слотов:
2 (x8) & 1 (x4) PCI-Express, 2x 64-bit 133MHz PCI-X,
1x 64-bit 100MHz PCI-X
4. Сетевая карта:
2 x Intel® (ESB2/Gilgal) 82563 Gigabit Ethernet Controller
При работе со слотами PCI-X №2 и №3, необходимо их переводить в режим PCI66

Внимание!
При работе со слотами PCI-X №2 и №3, необходимо их переводить в режим PCI66
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TitanVN8
TitanVN8 Pro

2
3
2
2
2

SuperMicro

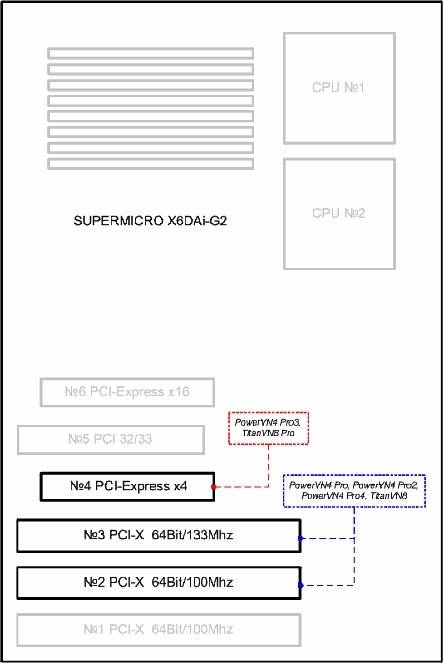

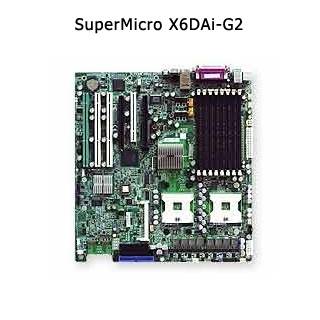

X6DAi-G2
Поддерживаемые материнские платы 1. Видеокарта: слот PCI-E - x16
2. Звуковая карта: AC\\'97 Audio, 6-Channel Sound
3. Количество и тип слотов:
1xPCI 32/33, 2xPCI-X 64/100, 1xPCI-X 64/133, 1xPCI-E x4
4. Сетевая карта:
2x10/100/1000 Mbit Intel® 82546GB PCI Express
PowerVN4 Pro
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TitanVN8
TitanVN8 Pro

2
2
1
2
2
1

imageСхема установки
SuperMicro

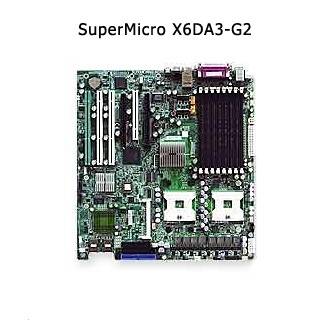

X6DA3-G2
Поддерживаемые материнские платы 1. Видеокарта: слот PCI-E - x16
2. Звуковая карта: AC\\'97 Audio, 6-Channel Sound
3. Количество и тип слотов:
1xPCI 32/33, 2xPCI-X 64/100, 1xPCI-X 64/133, 1xPCI-E x4
4. Сетевая карта:
2x10/100/1000 Mbit Intel® 82546GB PCI Express
PowerVN4 Pro
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TitanVN8
TitanVN8 Pro

2
2
1
2
2
1

imageСхема установки
SuperMicro

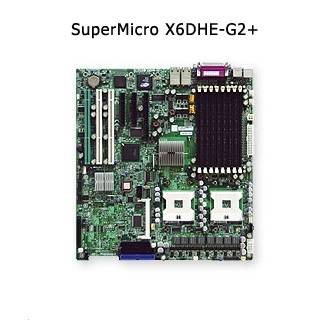

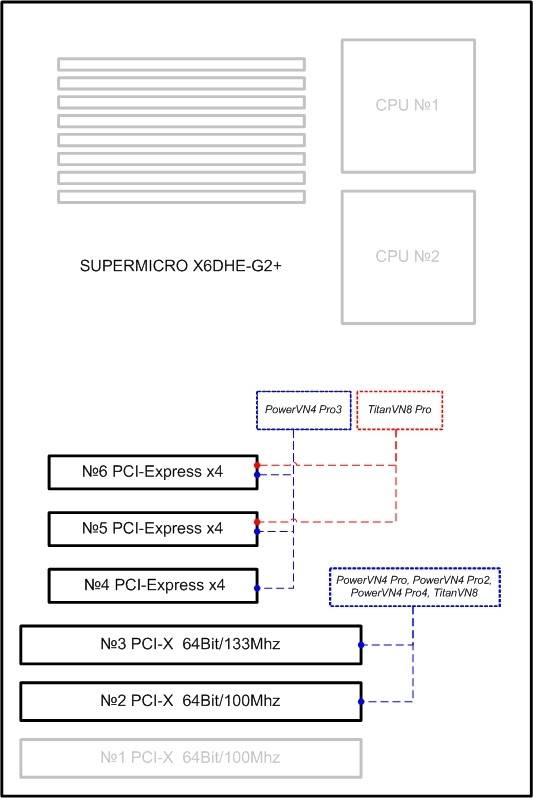

X6DHE-G2+
Поддерживаемые материнские платы 1. Видеокарта: ATI Rage XL PCI 8 Mb; PCI-E - нет
Локальный просмотр невозможен. Для настройки камер
используйте VideoWizard
2. Звуковая карта: нет
3. Количество и тип слотов:
2xPCI-X 64/100, 1xPCI-X 64/133, 3xPCI-E x4
4. Сетевая карта:
2x10/100/1000 Mbit Intel® 82546GB PCI Express
PowerVN4 Pro
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TitanVN8
TitanVN8 Pro

2
2
3
2
2
2

imageСхема установки
SuperMicro

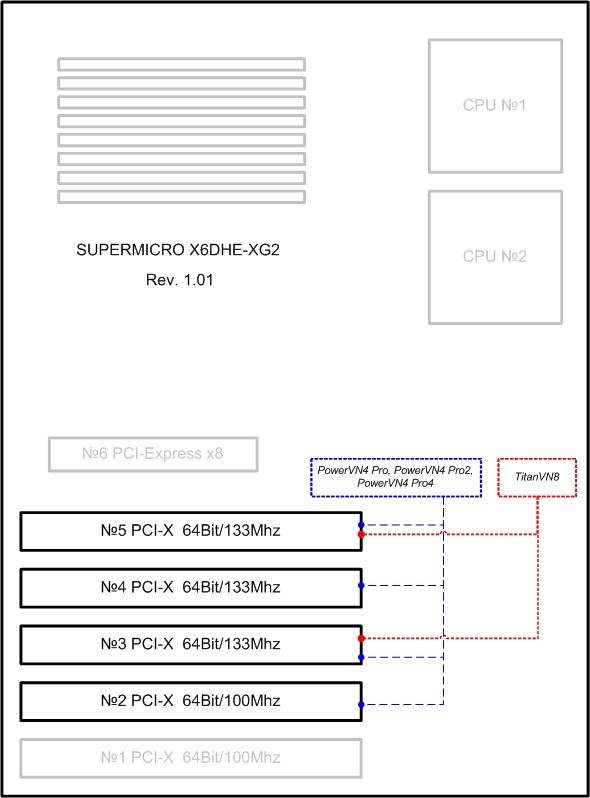

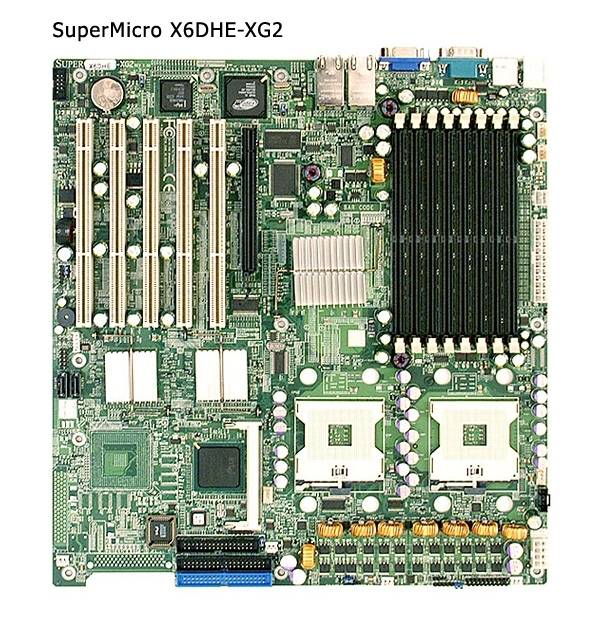

X6DHE-XG2
Поддерживаемые материнские платы 1. Видеокарта: ATI Rage XL PCI 8 Mb; PCI-E - x8 (on x16)
2. Звуковая карта: нет
3. Количество и тип слотов:
2xPCI-X 64/100, 3xPCI-X 64/133
4. Сетевая карта:
2x10/100/1000 Mbit Intel® 82546GB
PowerVN4 Pro
PowerVN4 Pro2
PowerVN4 Pro4 AGC
TitanVN8

4
4
4
2

imageСхема установки
SuperMicro

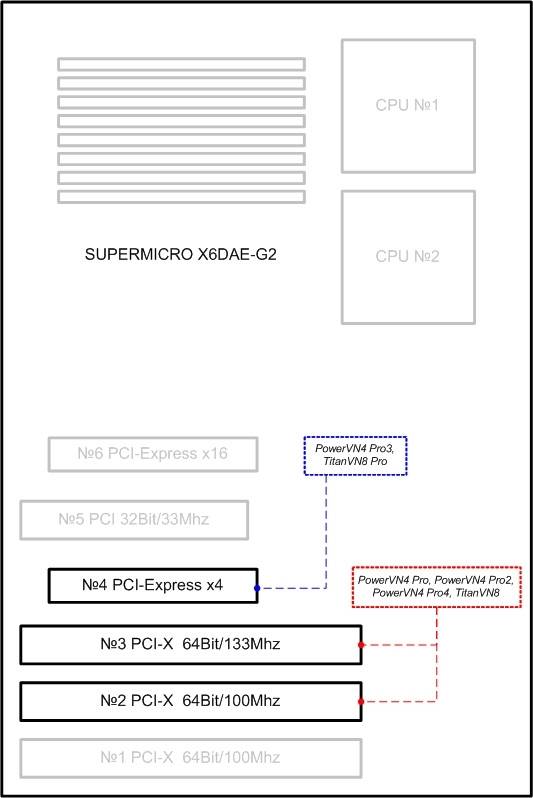

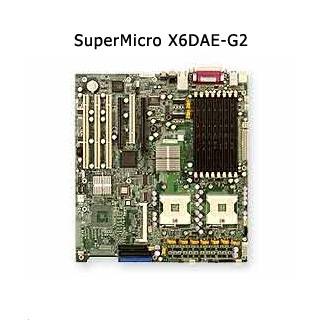

X6DАE-G2
Поддерживаемые материнские платы 1. Видеокарта: слот PCI-E - x16
2. Звуковая карта: AC\\\\'97 Audio, 6-Channel Sound
3. Количество и тип слотов:
2xPCI-X 64/100, 1xPCI-X 64/133, 1xPCI-E x4 (on x16)
4. Сетевая карта:
2x10/100/1000 Mbit Intel® 82546GB
PowerVN4 Pro
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TitanVN8
TitanVN8 Pro

2
2
1
2
2
1

imageСхема установки
Intel

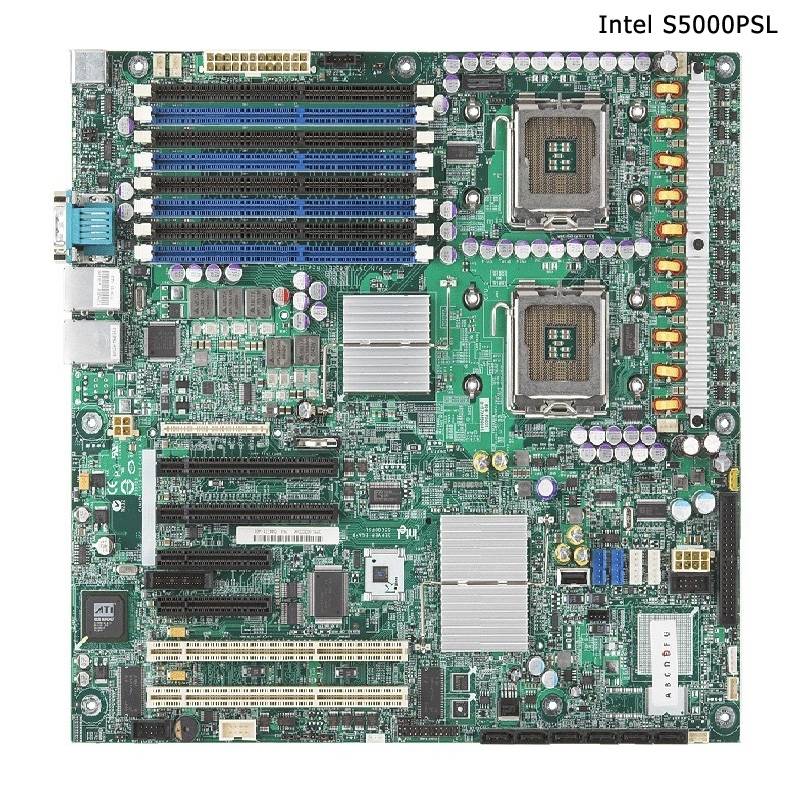

Intel

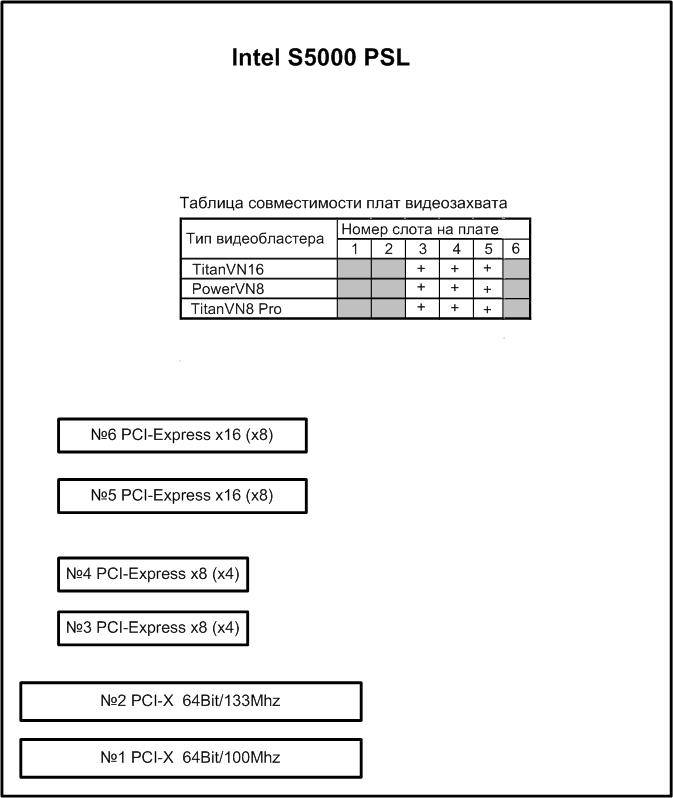

S5000PSL
Поддерживаемые материнские платы 1. Видеокарта: слот PCI-E - x16
2. Звуковая карта: НЕТ
3. Количество и типы слотов:
2хPCI-E x16 (x8 link), 2хPCI-E x8 (x4 link),1хPCI-X 133/100 MHz, 1хPCI-X 100 MHz
4. Сетевая карта: Intel® 82563EB Dual Ports Gb LAN
PowerVN8 / PowerVN8 LP
TitanVN16
TitanVN8 Pro

3
2
2

imageСхема установки
Intel

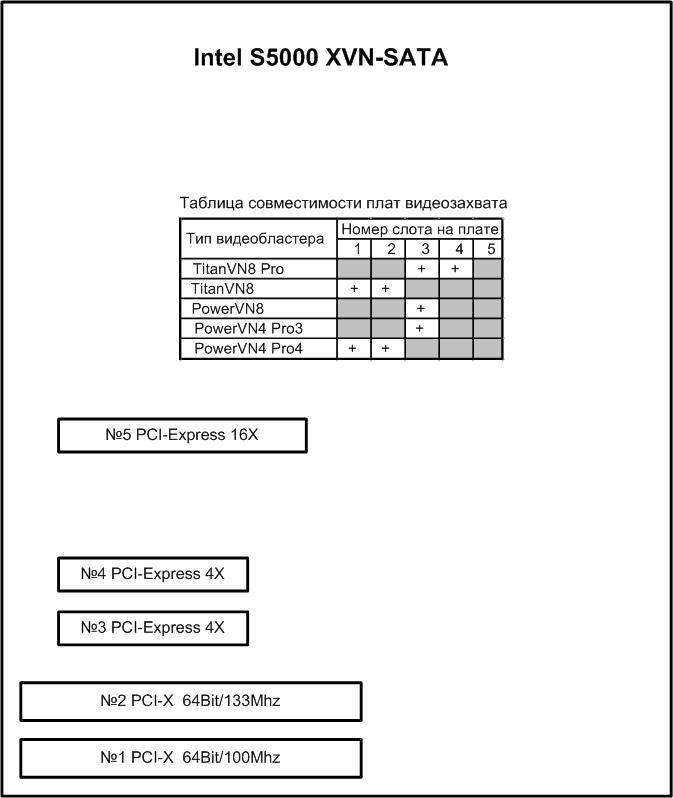

S5000XVN-SATA
IntelПоддерживаемые материнские платы 1. Видеокарта: слот PCI-E - x16
2. Звуковая карта: 2-канальный AC\\'97 кодек
3. Количество и типы слотов:
1 (x16) & 1 (x8) & 1 (x4 in x8) PCI-Express
1x PCI-X 64-bit 133 MHz PCI-X, 1x 64-bit 100MHz PCI-X
4. Сетевая карта:
2х Intel 82563EB 10/100/1000 Мбит/с

Внимание!
На данной материнской плате, не работают видеобластеры PowerVn4 Pro2, и шина PCI-X не позволяет обрабатывать все 16-ть видеоканалов ч/б видеоизображения (25 к/с, 768х576) с плат TitanVN8.
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TitanVN8
TitanVN8 Pro

1
2
1
2
2

imageСхема установки
Intel

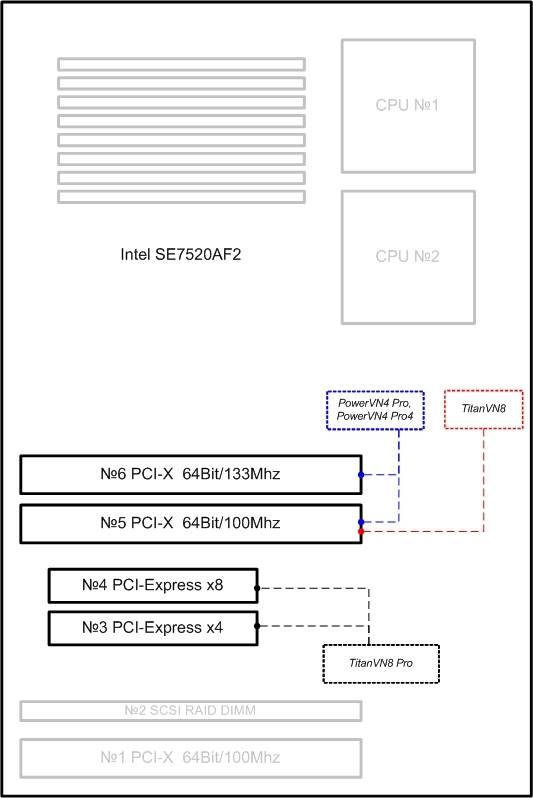

SE7520AF2
IntelПоддерживаемые материнские платы 1. Видеокарта: ATI Rage XL PCI 8 Mb; PCI-E - нет
Локальный просмотр невозможен. Для настройки камер
используйте VideoWizard
2. Звуковая карта: нет
3. Количество и тип слотов:
1xPCI-X 64/100, 2xPCI-X 64/133, 1xPCI-E x8, 1xPCI-E x4
4. Сетевая карта:
2x10/100/1000 Mbit Intel® 82546GB

Внимание!
Требуются дополнительные настройки BIOS'a
В разделе Server Menu значение параметров Assert NMI on SERR, Assert NMI on PERR установить в значение Disabled
PowerVN4 Pro
PowerVN4 Pro4 AGC
TitanVN8
TitanVN8 Pro

2
2
1
2

imageСхема установки
Intel

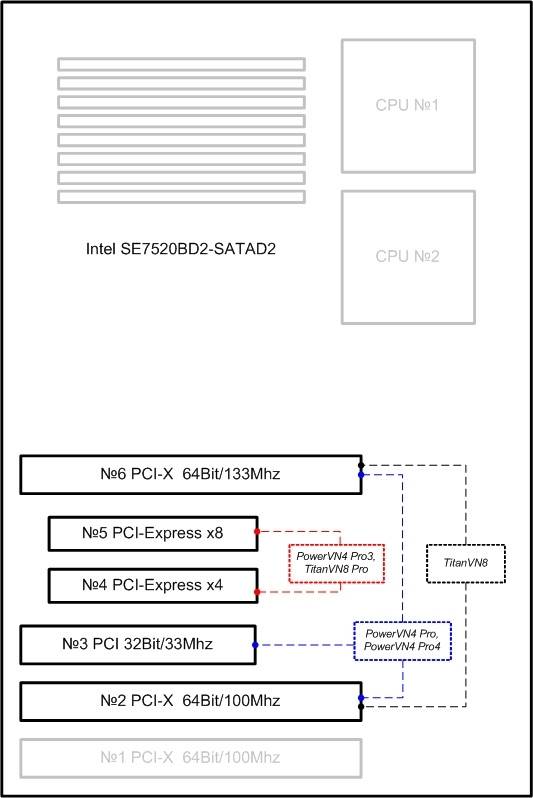

SE7520BD2-SATAD2
IntelПоддерживаемые материнские платы 1. Видеокарта: ATI Rage XL PCI 8 Mb; PCI-E - нет
Локальный просмотр невозможен. Для настройки камер
используйте VideoWizard
2. Звуковая карта: нет
3. Количество и тип слотов:
2xPCI-X 64/100, 1xPCI-X 64/133, 1xPCI 32/33, 1xPCI-E x8, 1xPCI-E x4
4. Сетевая карта:
1x10/100/1000 Mbit Marvell 88E8050 PCI Express
1x10/100/1000 Mbit Intel® 82546GB PCI 32/33

Внимание!
Требуются дополнительные настройки BIOS'a
В разделе Server Menu значение параметров Assert NMI on SERR, Assert NMI on PERR установить в значение Disabled
PowerVN4 Pro
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TitanVN8
TitanVN8 Pro

3
2
3
2
2

imageСхема установки



Платы для однопроцессорных систем



Название

Фото

Описание

Совместимые платы

Кол-во

Схема установки

Asustek
Asustek

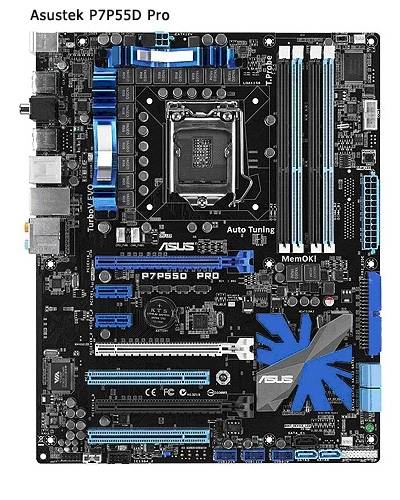

P7P55D Pro
Поддерживаемые материнские платы 1. Видеокарта: слот PCI-E 2.0 - x16
2. Звуковая карта: VIA® VT1828S 8-Channel High Definition Audio CODEC
3. Количество и типы слотов:
3 x PCIe 2.0 x16 (x16(x8)/x8/x4)
2 x PCIe x1
2 x PCI
4. Сетевая карта: Realtek® 8112L Gigabit LAN controller
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TitanVN16
TitanVN8 Pro

2
4
2
2
2

imageСхема установки
Asustek

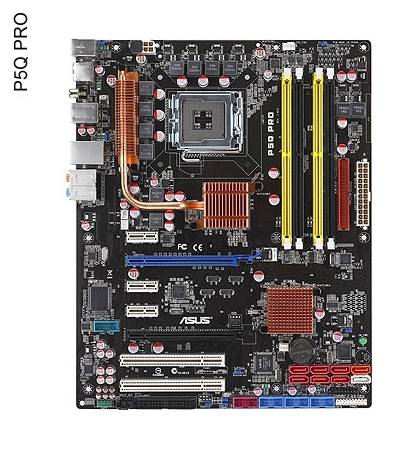

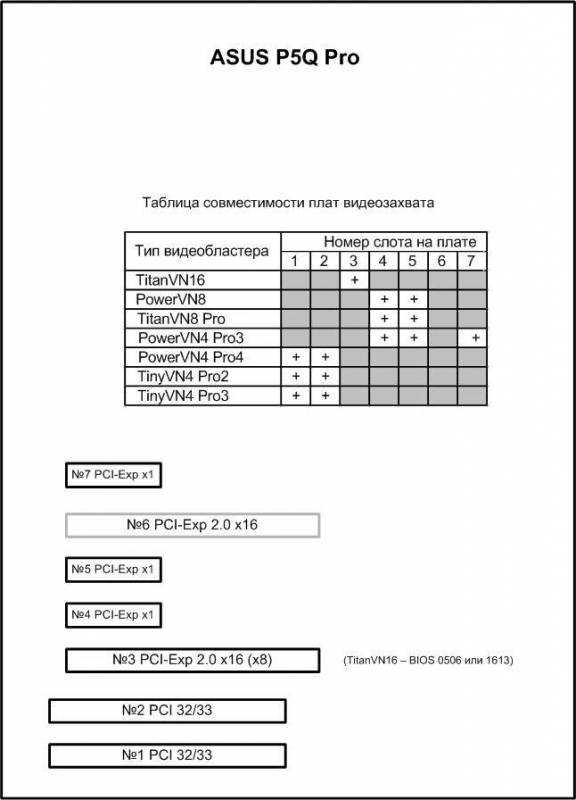

P5Q Pro
Поддерживаемые материнские платы 1. Видеокарта: слот PCI-E 2.0 - x16
2. Звуковая карта: Realtek ALC1200
3. Количество и типы слотов:
1хPCI-E 2.0 x16 (x16 link), 1хPCI-E x16 2.0 (x8 link), 3хPCI-E x1, 2хPCI
4. Сетевая карта: PCIe Gb LAN

Внимание!
При использовании платы TitanVN16 необходимо, чтобы BIOS материнской платы был версии 0506 или 1613.
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TinyVN4 Pro3
TitanVN16
TitanVN8 Pro

3
2
2
2
2
1
2

imageСхема установки
Asustek

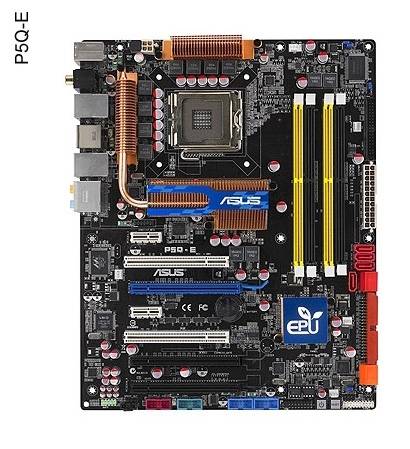

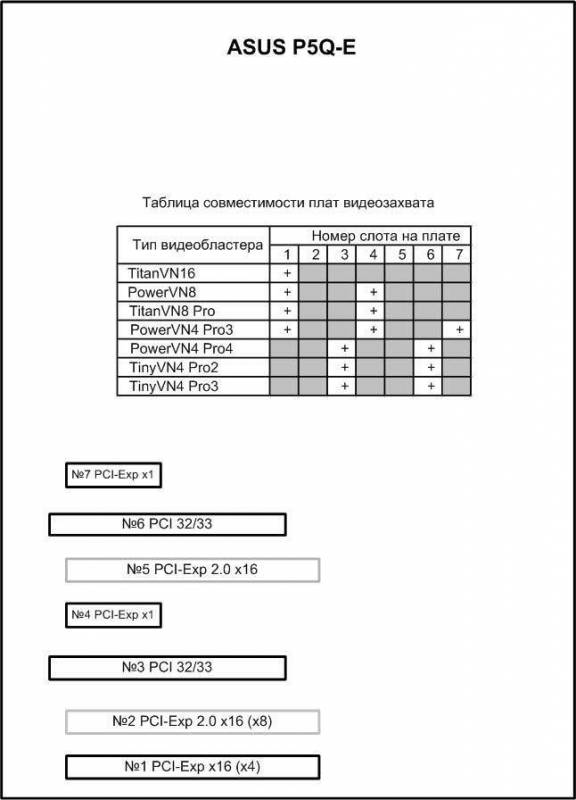

P5Q-E
Поддерживаемые материнские платы 1. Видеокарта: слот PCI-E 2.0 - x16
2. Звуковая карта: ADI® AD2000B
3. Количество и типы слотов:
2хPCI-E 2.0 x16 (x16 & x8 link),1хPCI-E x16 (x4 link),2хPCI-E x1, 2хPCI
4. Сетевая карта: Dual Gigabit LAN controllers Marvell 88E8056/88E8001®
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TinyVN4 Pro3
TitanVN16
TitanVN8 Pro

3
2
2
2
2
1
2

imageСхема установки
Asustek

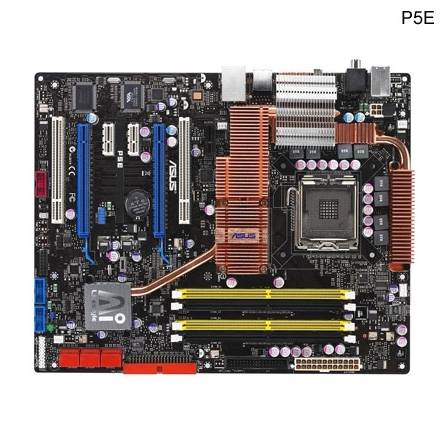

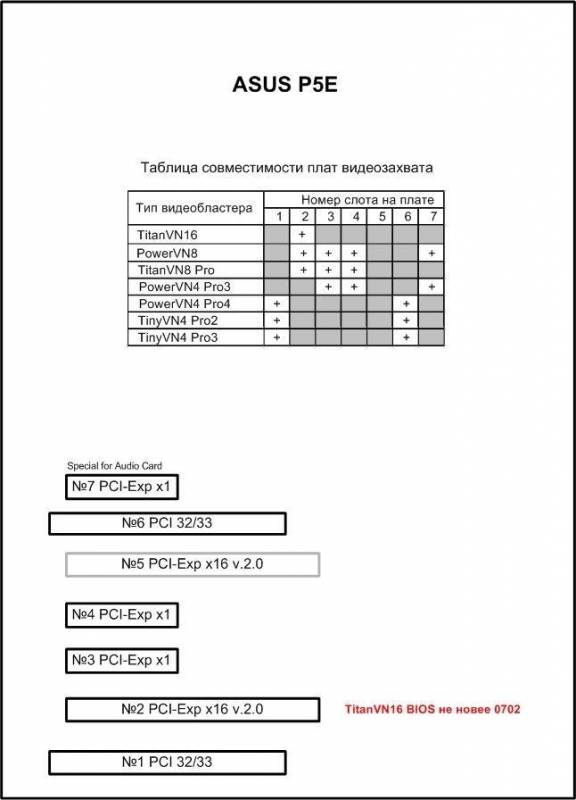

P5E
Поддерживаемые материнские платы 1. Видеокарта: PCI-E - x16 v.2.0
2. Звуковая карта: ADI® AD1988B 8-channel High Definition Audio CODEC (External PCI-E 1x)
3. Количество и тип слотов:
2xPCI 2.2, 3xPCI-E x1, 2xPCI-E x16 v.2.0
4. Сетевая карта:
Marvell88E8056® PCI-E Gigabit LAN controllers

Внимание!
При установке TitanVN16, BIOS материнской платы должен быть не новее чем 0702
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TinyVN4 Pro3
TitanVN16
TitanVN8 Pro

3
2
4
2
2
1
2

imageСхема установки
Asustek

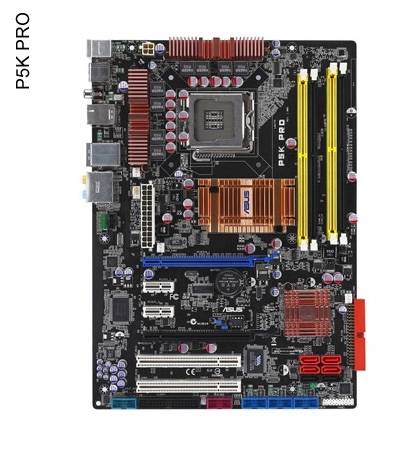

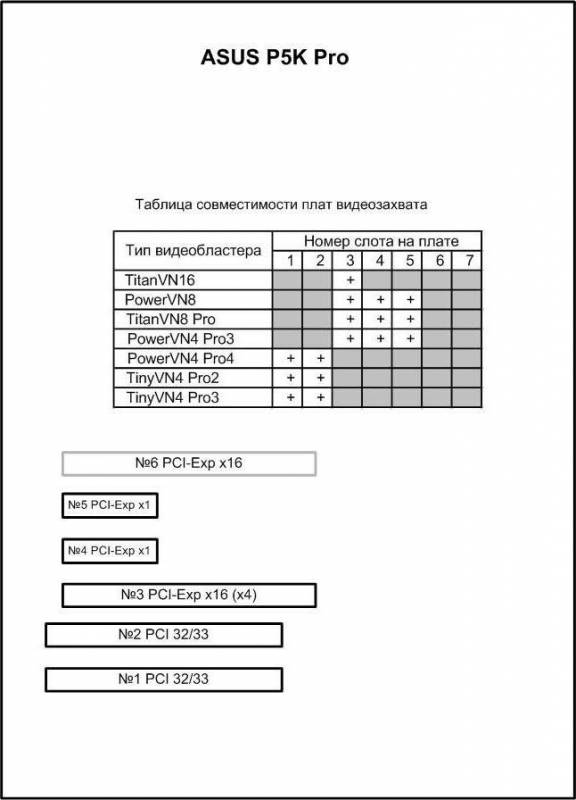

P5K Pro
Поддерживаемые материнские платы 1. Видеокарта: слот PCI-E - x16
2. Звуковая карта: Realtek ALC 883
3. Количество и типы слотов:
1хPCI-E x16 (x16 link), 1хPCI-E x16 (x4 link), 2хPCI-E x1, 2хPCI
4. Сетевая карта: Marvell88E8056® PCIe Gigabit

Внимание!
На платах с iP35 чипсетом совместная работа плат TitanVN16 и PowerVN8 приводит к ограничению производительности платы TitanVN16. Это заключается в том, что плата TitanVN16 не сможет выдать в разрешении 704 х 576 более 300 кадров/с. При этом в разрешении 704 х 288 все 400 кадров/с с платы получить можно. На работу плат PowerVN8 эта проблема ни как не влияет.
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TinyVN4 Pro3
TitanVN16
TitanVN8 Pro

3
2
3
2
2
1
2

imageСхема установки
Asustek

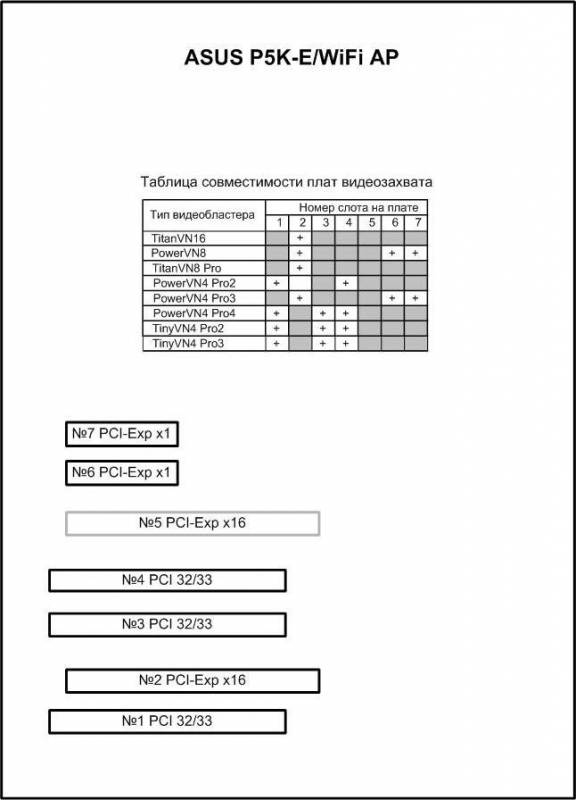

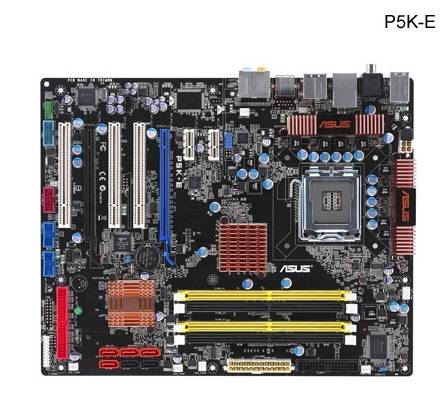

P5K-E
Поддерживаемые материнские платы 1. Видеокарта: PCI-E - x16
2. Звуковая карта: ADI® AD1988B 8-channel High Definition Audio CODEC
3. Количество и тип слотов:
3xPCI 2.2, 2xPCI-E x1, 2xPCI-E x16
4. Сетевая карта:
Marvell88E8056® PCI-E Gigabit LAN controllers

Внимание!
На платах с iP35 чипсетом совместная работа плат TitanVN16 и PowerVN8 приводит к ограничению производительности платы TitanVN16. Это заключается в том, что плата TitanVN16 не сможет выдать в разрешении 704 х 576 более 300 кадров/с. При этом в разрешении 704 х 288 все 400 кадров/с с платы получить можно. На работу плат PowerVN8 эта проблема ни как не влияет.
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TinyVN4 Pro3
TitanVN16
TitanVN8 Pro

2
3
3
3
3
3
1
1

imageСхема установки
Asustek

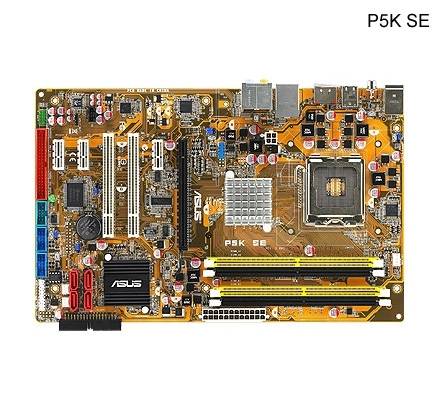

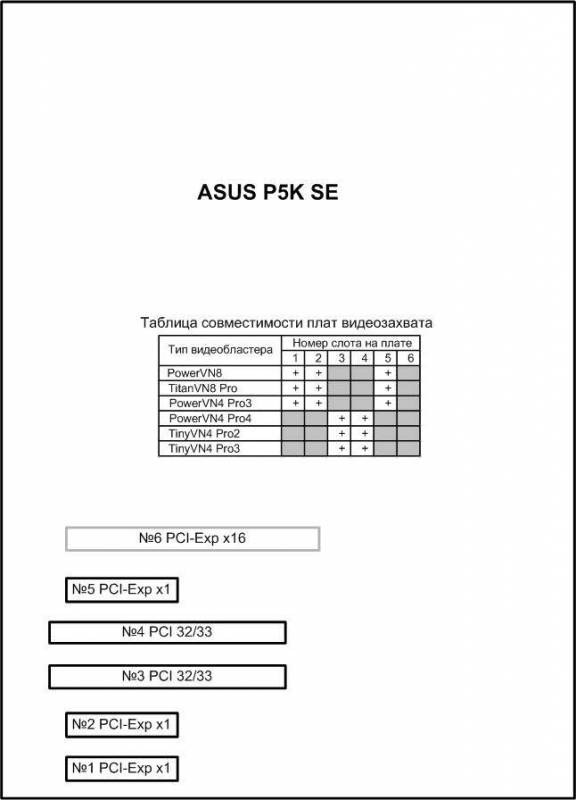

P5K SE
Поддерживаемые материнские платы 1. Видеокарта: PCI-E - x16
2. Звуковая карта: Realtek ALC 883, 8-channel High Definition Audio CODEC
3. Количество и тип слотов:
2xPCI 32/33, 3xPCI-E x1, 1xPCI-E x16
4. Сетевая карта:
PCI-E Gigabit LAN Controller
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TinyVN4 Pro3
TitanVN8 Pro

3
2
3
2
2
2

imageСхема установки
Asustek

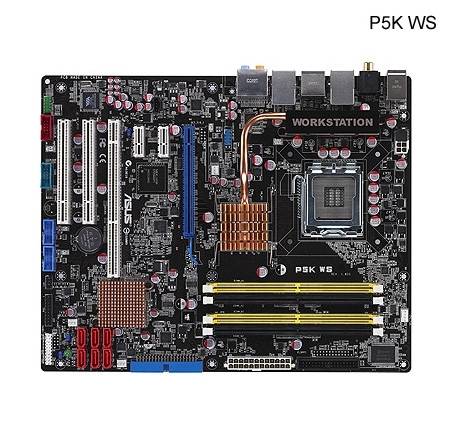

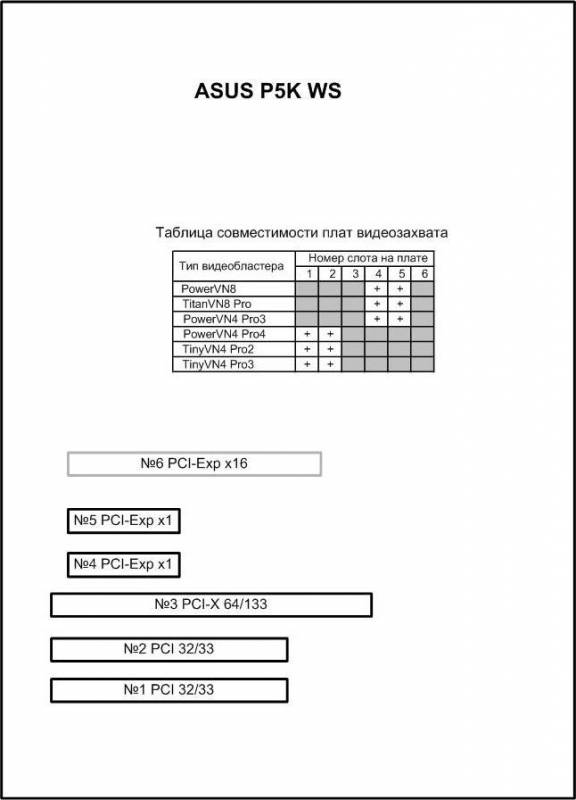

P5K WS
Поддерживаемые материнские платы 1. Видеокарта: PCI-E - x16
2. Звуковая карта: RealTek ALC888, 8 channels Azalia Audio codecs
3. Количество и тип слотов:
2xPCI 32/33, 2xPCI-E x1, 1xPCI-PCI-X, 1xPCI-E 16x
4. Сетевая карта:
Marvell 88E8052/88E8056 Dual Gb LAN
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TinyVN4 Pro3
TitanVN8 Pro

2
2
2
2
2
2

imageСхема установки
Asustek

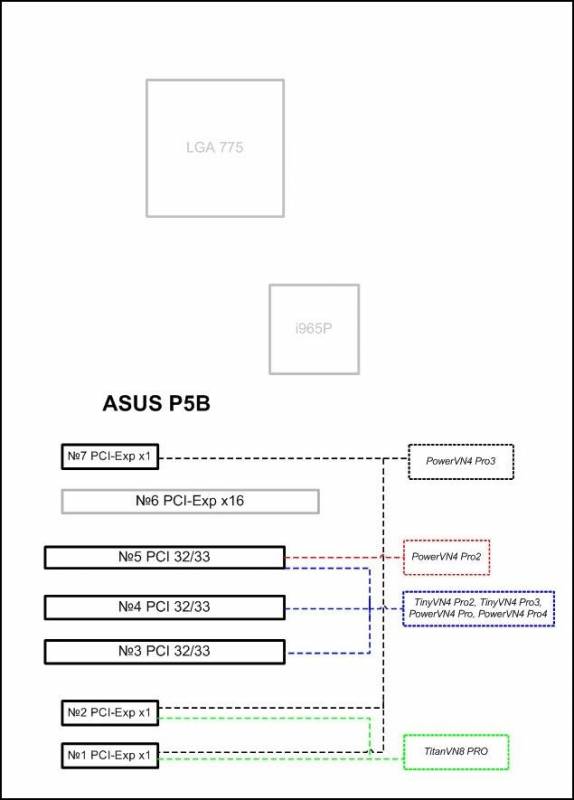

P5B
AsustekПоддерживаемые материнские платы 1. Видеокарта: PCI-E - x16
2. Звуковая карта: ADI® 8-channel High Definition
3. Количество и тип слотов:
3xPCI 2.2, 3xPCI-E x1, 1xPCI-E x16
4. Сетевая карта:
Realtek® PCI-E Gigabit LAN controller
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TinyVN4 Pro2
TinyVN4 Pro3
TitanVN8 Pro

1
3
3
3
3
2

imageСхема установки
Asustek

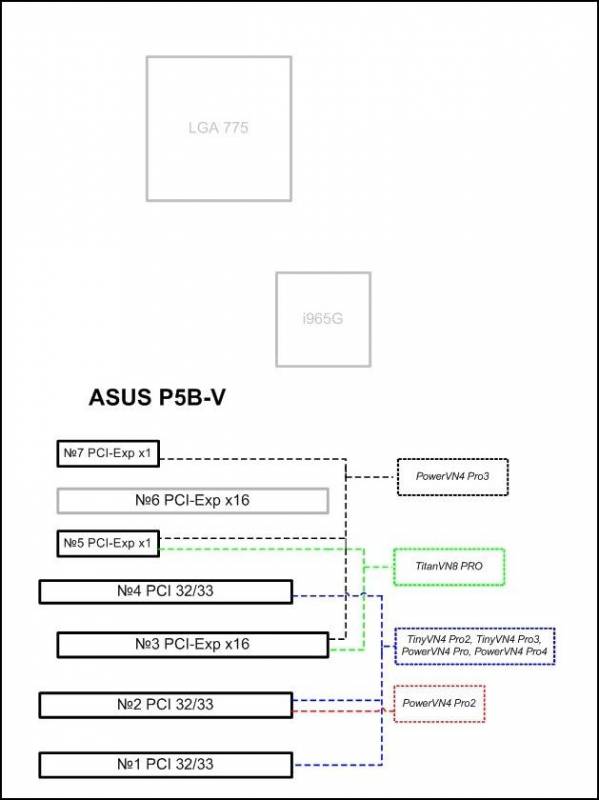

P5B-V
AsustekПоддерживаемые материнские платы 1. Видеокарта: Intel® GMA X3000 GPU, PCI-E - x16
2. Звуковая карта: ADI® AD1988A 8-channel
3. Количество и тип слотов:
3xPCI 32/33, 2xPCI-E x1,
2xPCI-E x16 (1x16 mode, 1 x2 or x4 mode)
4. Сетевая карта:
Marvell 88E8001 Gigabit LAN Controller
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TinyVN4 Pro2
TinyVN4 Pro3
TitanVN8 Pro

1
3
3
3
3
2

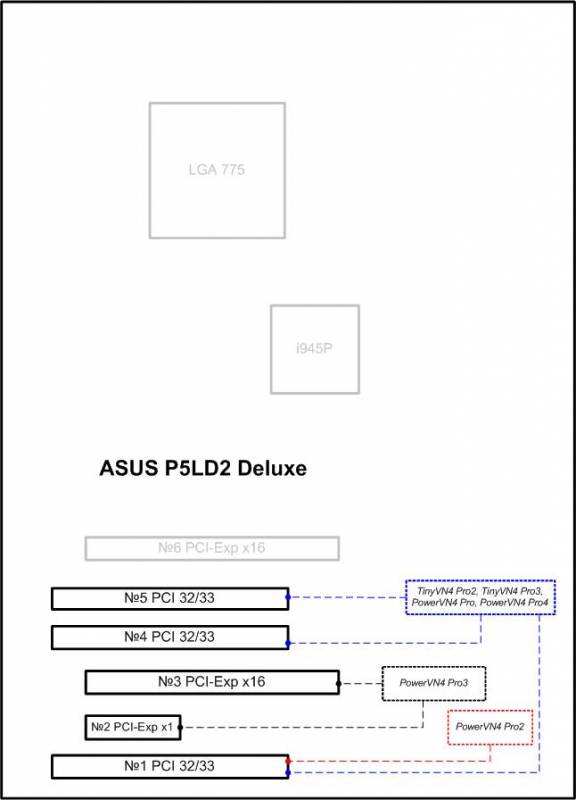

imageСхема установки
Asustek
P5LD2 Deluxe
AsustekПоддерживаемые материнские платы 1. Видеокарта: PCI-E - x16
2. Звуковая карта: Realtek ALC882M 8-ch
3. Количество и тип слотов:
3xPCI 32/33, 1xPCI-E x1, 1xPCI-E x4 (on x16)
4. Сетевая карта:
10/100/1000 Mbit Marvell 88E8053 PCI Express
PowerVN4 Pro
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TinyVN4 Pro2
TinyVN4 Pro3

3
1
2
3
3
3

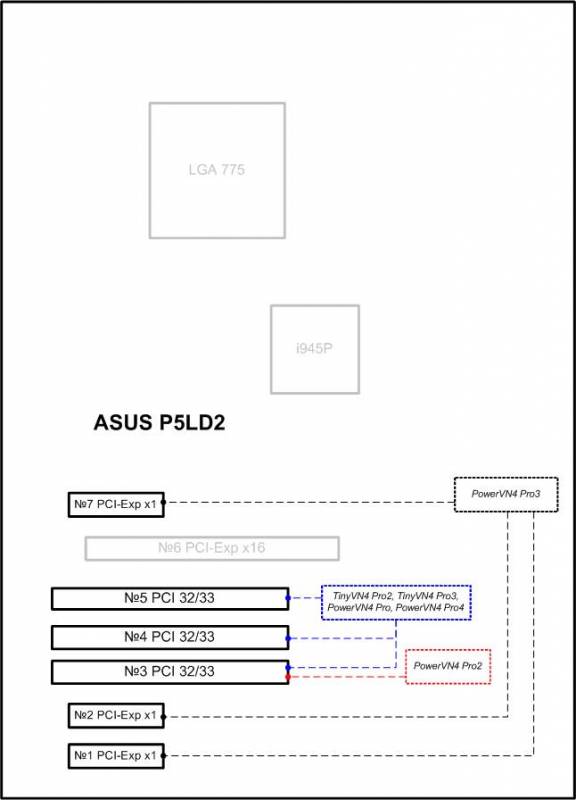

imageСхема установки
Asustek
P5LD2
AsustekПоддерживаемые материнские платы 1. Видеокарта: PCI-E - x16
2. Звуковая карта: Realtek ALC882 8-ch
3. Количество и тип слотов:
3xPCI 32/33, 3xPCI-E x1
4. Сетевая карта:
10/100/1000 Mbit Marvell 88E8053 PCI Express
PowerVN4 Pro
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TinyVN4 Pro2
TinyVN4 Pro3

3
1
3
3
3
3

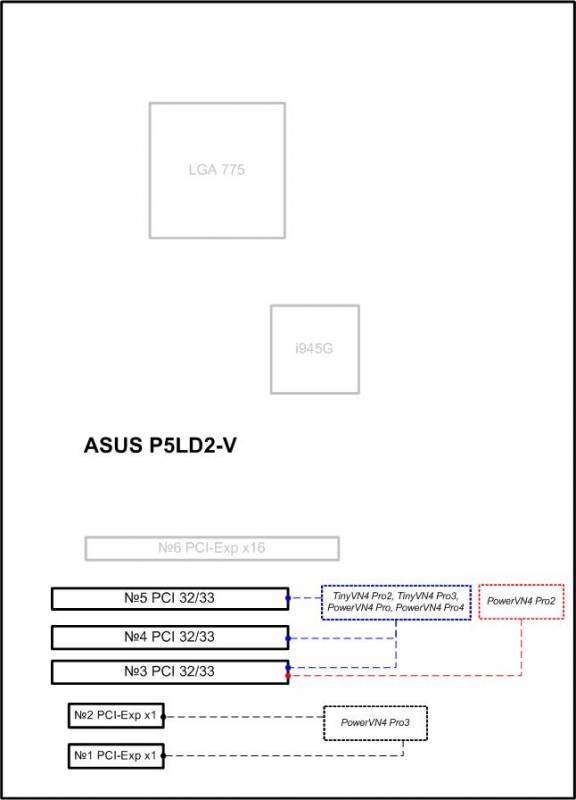

imageСхема установки
Asustek
P5LD2-V
AsustekПоддерживаемые материнские платы 1. Видеокарта: Intel® Graphics 950, PCI-E - x16
2. Звуковая карта: Realtek ALC882 8-ch
3. Количество и тип слотов:
3xPCI 32/33, 2xPCI-E x1
4. Сетевая карта:
10/100/1000 Mbit Marvell 88E8053 PCI Express
PowerVN4 Pro
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TinyVN4 Pro2
TinyVN4 Pro3

3
1
2
3
3
3

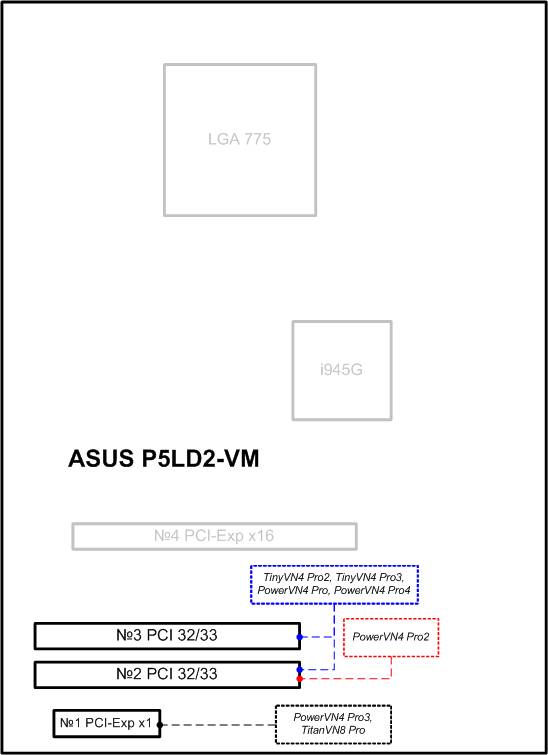

imageСхема установки
Asustek
P5LD2-VM
AsustekПоддерживаемые материнские платы 1. Видеокарта: Intel® Graphics 950, PCI-E - x16
2. Звуковая карта: Realtek ALC882 8-ch
3. Количество и тип слотов:
2xPCI 32/33, 1xPCI-E x1
4. Сетевая карта:
10/100/1000 Mbit Intel® 82546GB
PowerVN4 Pro
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TinyVN4 Pro2
TinyVN4 Pro3
TitanVN8 Pro

2
1
1
2
2
2
1

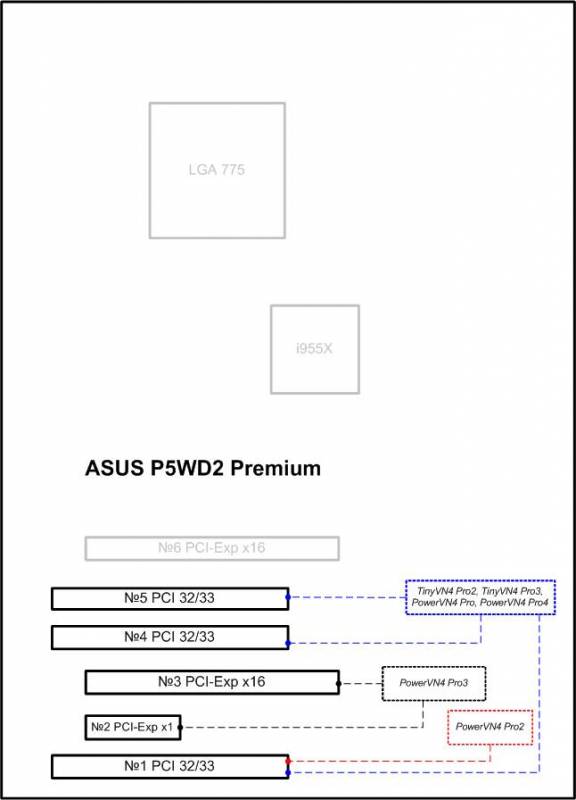

imageСхема установки
Asustek
P5WD2 Premium
AsustekПоддерживаемые материнские платы 1. Видеокарта: PCI-E - x16
2. Звуковая карта: Realtek ALC882D 8-ch
3. Количество и тип слотов:
3xPCI 32/33, 1xPCI-E x1, 1xPCI-E x4 (on x16)
4. Сетевая карта:
1x10/100/1000 Mbit Marvell 88E8001
1x10/100/1000 Mbit Intel® 82546GB PCI-E
PowerVN4 Pro
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TinyVN4 Pro2
TinyVN4 Pro3

3
1
2
3
3
3

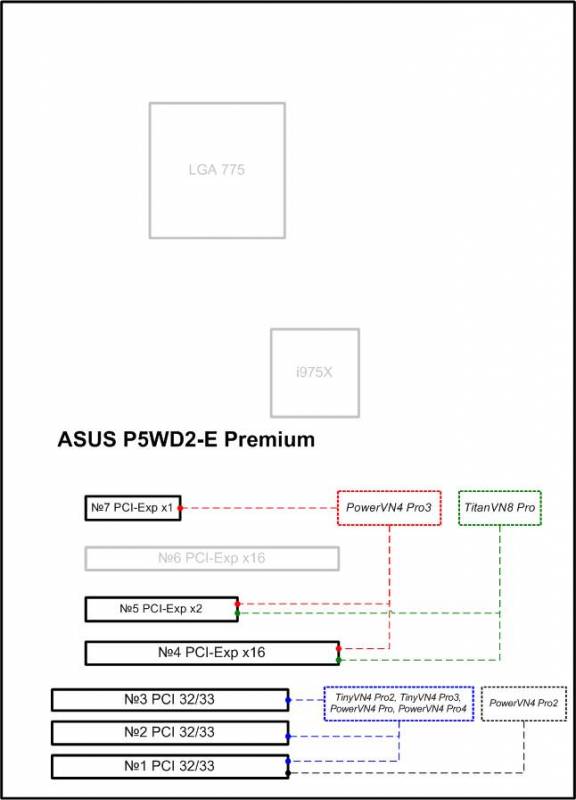

imageСхема установки
Asustek
P5WD2-E Premium
AsustekПоддерживаемые материнские платы 1. Видеокарта: PCI-E - x16
2. Звуковая карта: Realtek ALC882M 8-ch
3. Количество и тип слотов:
3xPCI 32/33, 1xPCI-E x1, 1xPCI-E x2, 1xPCI-E x16
4. Сетевая карта:
2x10/100/1000 Mbit Marvell 88E8053 PCI Express
PowerVN4 Pro
PowerVN4 Pro2
PowerVN4 Pro3 AGC
PowerVN4 Pro4 AGC
TinyVN4 Pro2
TinyVN4 Pro3
TitanVN8 Pro

3
1
3
3
3
3
2

imageСхема установки
Asustek
P5GD1
AsustekПоддерживаемые материнские платы 1. Видеокарта: PCI-E - x16
2. Звуковая карта: Realtek ALC861 8-ch
3. Количество и тип слотов:
3xPCI 32/33, 3xPCI-E x1
4. Сетевая карта:
10/100/1000 Mbit Marvell 88E8053 PCI Express
PowerVN4 Pro
PowerVN4 Pro2
PowerVN4 Pro4 AGC
TinyVN4 Pro2
TinyVN4 Pro3

3
3
3
1
3

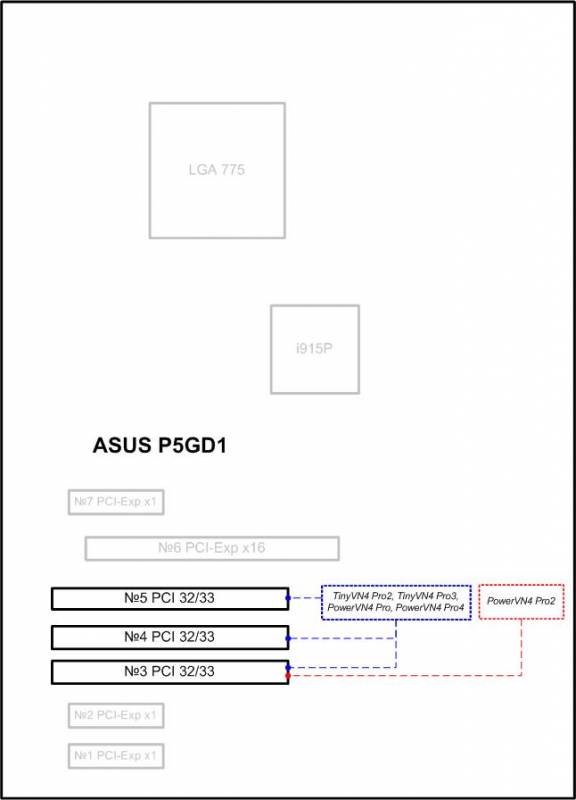

imageСхема установки



Внимание!


1. Материнские платы на чипсетах i915/i925 не совместимы с платами PowerVN4 Pro3 и TitanVN8 Pro
2. Установка плат PowerVN4, TinyVN4 и TinyVN4 Pro аналогична установке плат PowerVN4 Pro4, TinyVN4 Pro2 и TinyVN4 Pro3 соответственно
3. Звуковые каналы с плат PowerVN4, TinyVN4 и TinyVN4 Pro на материнских платах с чипсетами новее i865 (т.е.  i915/i925/i945/i955/i965/i975) не работают!
4. Мы рекомендуем подключать предназначенные для записи диски только на встроенные в материнскую плату системные контроллеры Intel ICH5/ICH5R/ICH6/ICH6R/ICH7/ICH7R/ICH8/ICH8R.



Видеокарты



Название

Фото

Описание

Asustek
Asustek

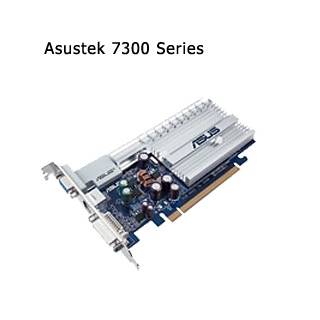

7300 Series
Поддерживаемые видеокарты платы 1. Слот для установки: PCI-E - x16
2. Кол-во подключаемых мониторов: 1xDVI + 1xVGA
3. Максимальное разрешение экрана: 2048x1536
4. Объем памяти: от 128 Мбайт
Asustek

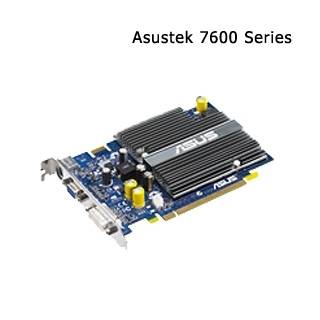

7600 Series
Поддерживаемые видеокарты платы 1. Слот для установки: PCI-E - x16
2. Кол-во подключаемых мониторов: 1xDVI + 1xVGA
3. Максимальное разрешение экрана: 2048x1600
4. Объем памяти: от 128 Мбайт
Asustek
6600 Series
AsustekПоддерживаемые видеокарты платы 1. Слот для установки: PCI-E - x16
2. Кол-во подключаемых мониторов: 1xDVI + 1xVGA
3. Максимальное разрешение экрана: 2048x1536
4. Объем памяти: от 128 Мбайт
5. TV-Out: S-video, Composite



Актуальные поддерживаемые материнские платы

Программное обеспечение VideoNet

Видеосистема
Управляет наблюдением, записывает, хранит и воспроизводит
Аудиосистема
Записывает, анализирует, синхронизирует аудиозаписи с видео
СКУД и ОПС
Управляет, ограничивает доступ, осуществляет контроль, оповещает
Видеоаналитика
Автоматически выявляет подозрительные и опасные ситуации
Поиск и анализ
Составляет отчетность, осуществляет поиск и анализ данных
Центр мониторинга
Сопоставляет данные, события и сигналы, информирует оператора
