Материнские платы

Протестированное оборудование


Для надежной работы системы мы рекомендуем использовать компьютерное оборудование приведенное в таблице.

Платы для двухпроцессорных систем



Название

Фото

Описание

Совместимые платы

Кол-во

Схема установки

Asustek
Asustek

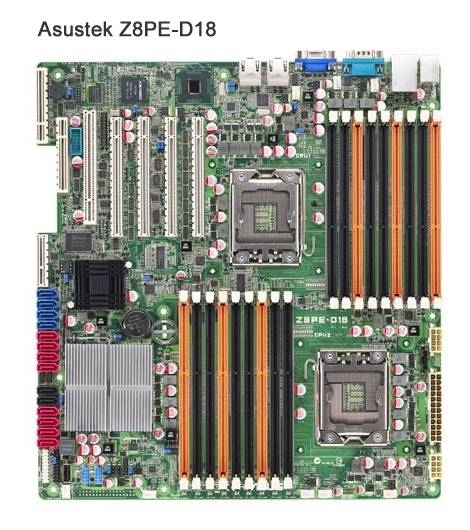

Z8PE-D18
Поддерживаемые материнские платы 1. Чипсет: Intel® 5520
2. Видеокарта: встроенная, слот PCI-E 2.0 x16
3. Звуковая карта: Нет
4. Количество и типы слотов:
3 x PCI-E 2.0 x16
1 x PCI-E 2.0 x16 (8x)
1 x PCI-E 1.0 x8 (4x)
1 x PCI
5. Сетевая карта:
Dual Intel® Gigabit Ethernet Controller 82576EB
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TitanVN16

1
3
1
3

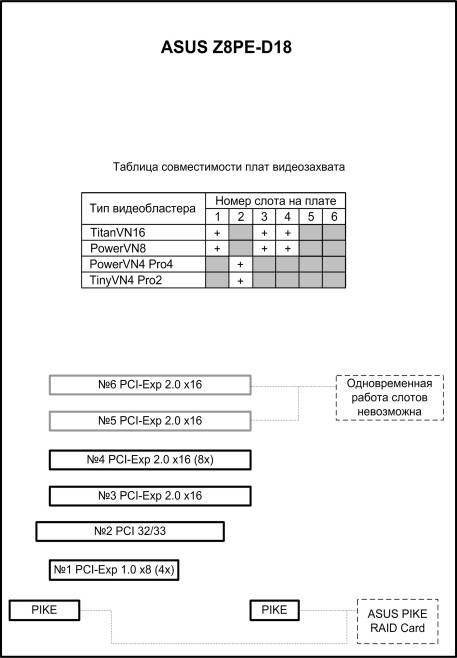

imageСхема установки
SuperMicro
SuperMicro

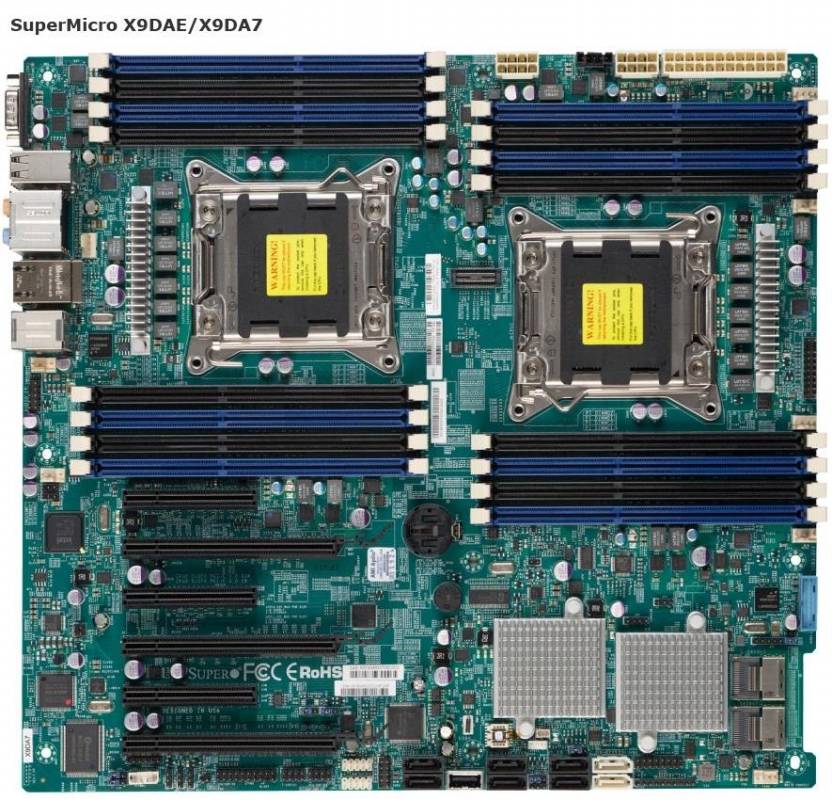

X9DAE/X9DA7
Поддерживаемые материнские платы 1. Чипсет: Intel® C602
2. Видеокарта:
слот PCI-E 3.0 x16 (8x)
3. Звуковая карта:
RealTek ALC889 7.1 High Definition Audio
4. Количество и типы слотов:
3 x PCI-E 3.0 x16
2 x PCI-E 3.0 x8
1 x PCI-E 3.0 x4 (в корпусе x8)
5. Сетевая карта:
Intel® i350 Dual Port Gigabit Ethernet
PowerVN8 / PowerVN8 LP
TitanVN16

4
3

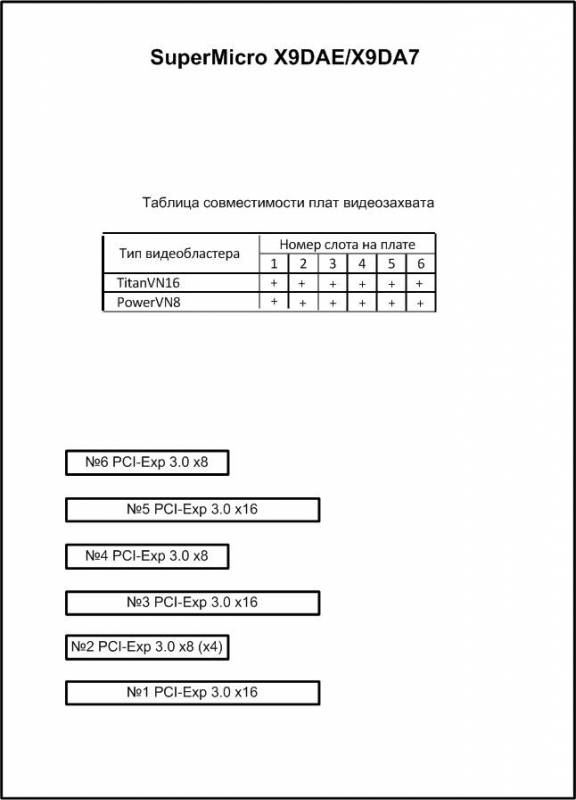

imageСхема установки
SuperMicro

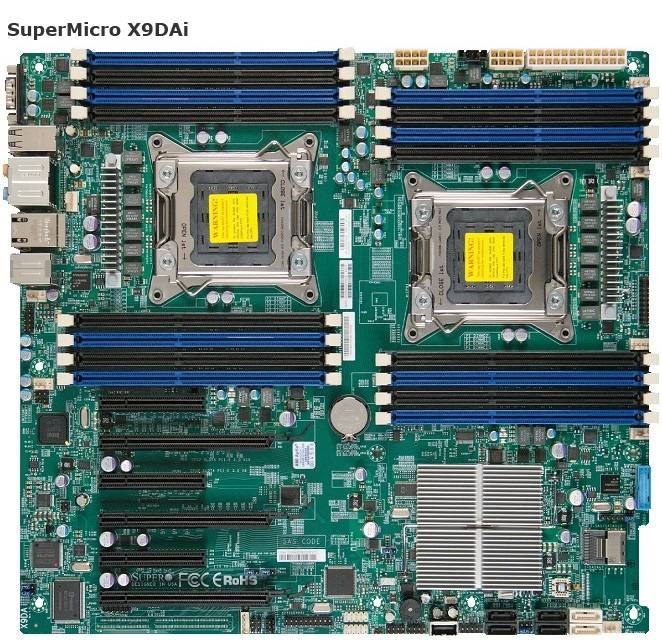

X9DAi
Поддерживаемые материнские платы 1. Чипсет: Intel® C602
2. Видеокарта:
слот PCI-E 3.0 x16 (8x)
3. Звуковая карта:
RealTek ALC889 7.1 High Definition Audio
4. Количество и типы слотов:
3 x PCI-E 3.0 x16
2 x PCI-E 3.0 x8
1 x PCI-E 3.0 x4 (в корпусе x8)
5. Сетевая карта:
Intel® i350 Dual Port Gigabit Ethernet
PowerVN8 / PowerVN8 LP
TitanVN16

4
3

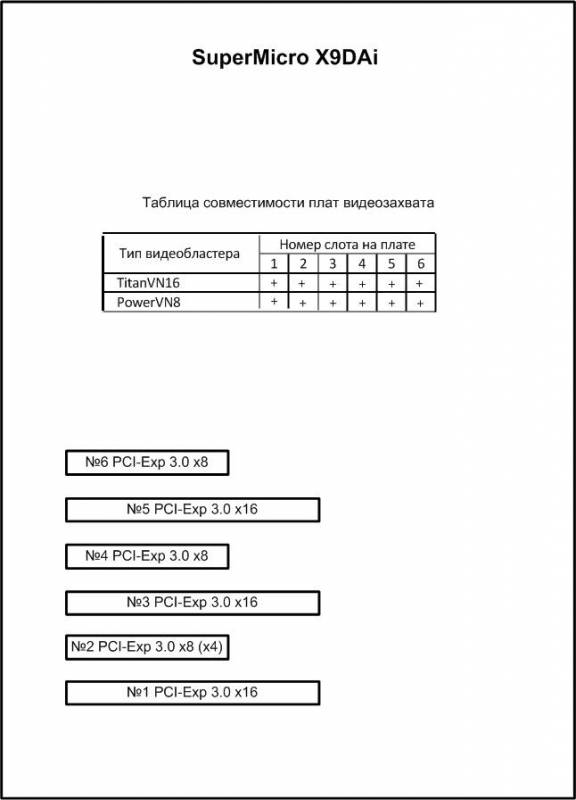

imageСхема установки

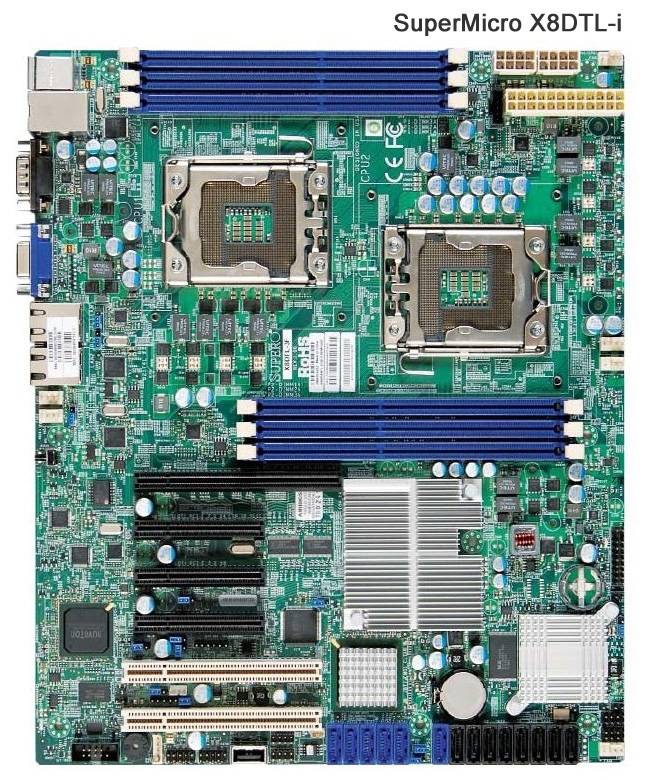

SuperMicro

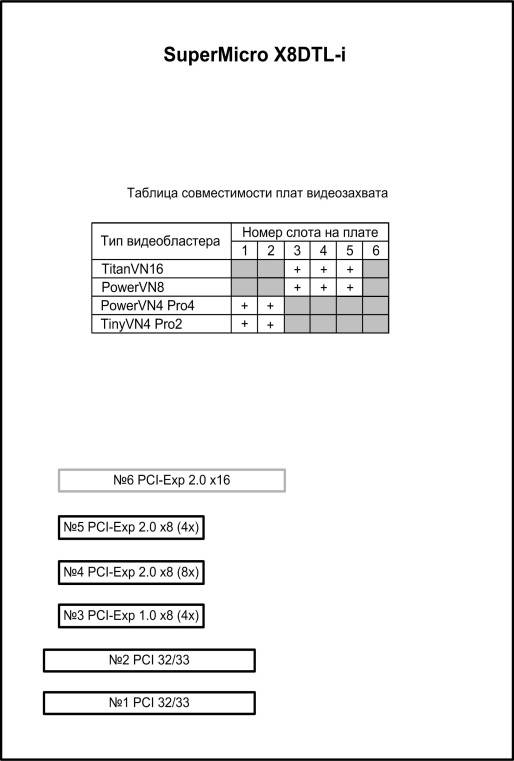

X8DTL-i
Поддерживаемые материнские платы 1. Чипсет: Intel® 5500
2. Видеокарта: встроенная, слот PCI-E 2.0 x16 (8x)
3. Звуковая карта: Нет
4. Количество и типы слотов:
1 x PCI-E 2.0 x16 (8x)
1 x PCI-E 2.0 x8 (8x)
1 x PCI-E 2.0 x8 (4x)
1 x PCI-E 1.0 x8 (4x)
2 x PCI
5. Сетевая карта:
Dual Intel® Gigabit Ethernet Controller 82574L
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TitanVN16

2
3
2
3

imageСхема установки
SuperMicro

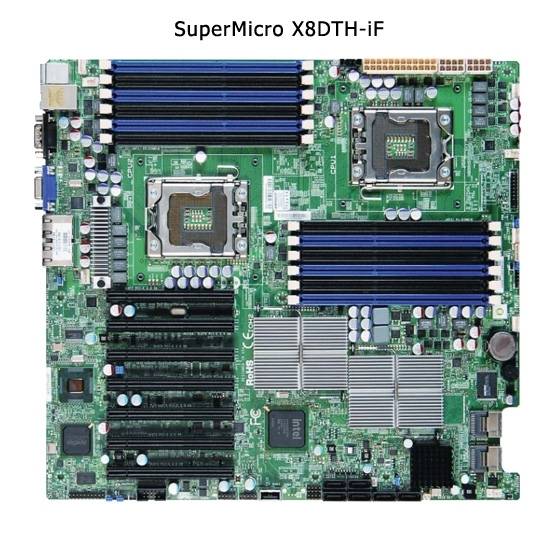

X8DTH-iF
Поддерживаемые материнские платы 1. Видеокарта: слот PCI-E 2.0 – x8 (Slot size x16)
2. Звуковая карта: Нет
3. Количество и типы слотов:
7 x PCIe 2.0 x8 (Slot size x16)
4. Сетевая карта: Intel 82576 Dual Port Gigabit LAN controller
PowerVN8 / PowerVN8 LP
TitanVN16
TitanVN8 Pro

5
3
2

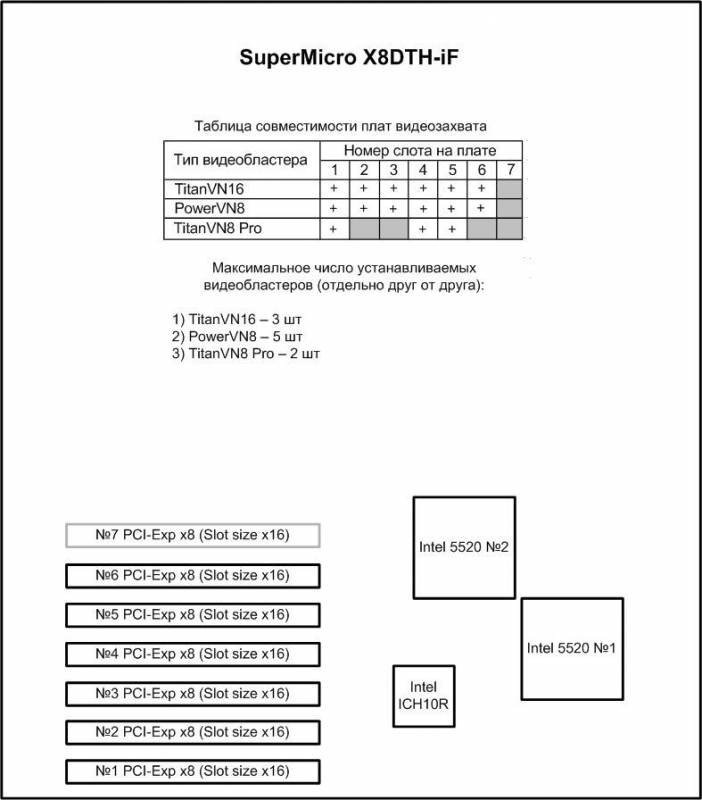

imageСхема установки



Платы для однопроцессорных систем



Название

Фото

Описание

Совместимые платы

Кол-во

Схема установки

Asustek

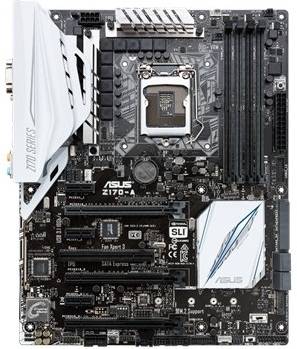

Asustek

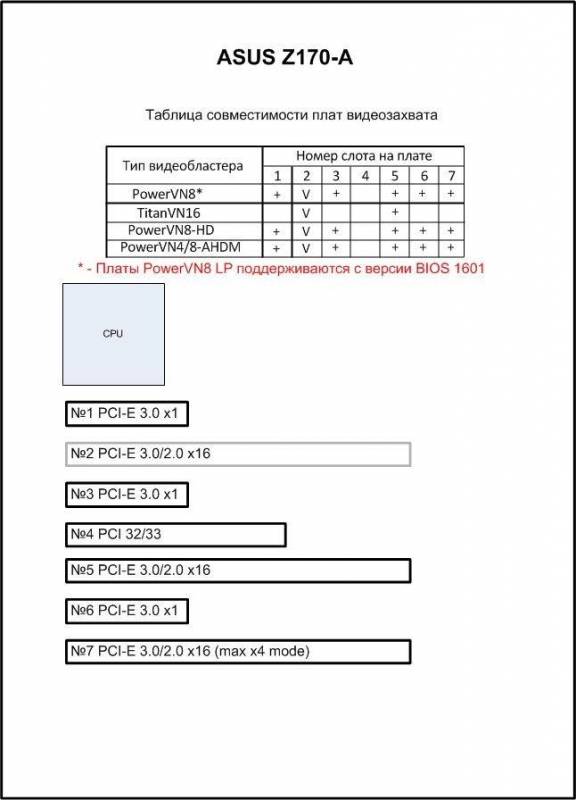

Z170-A
Поддерживаемые материнские платы 1. Чипсет: Intel® Z170
2. Видеокарта: слот PCIe 3.0/2.0 x16
3. Realtek® ALC892
4. Количество и типы слотов:
2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 3.0/2.0 x16 (max at x4 mode)
3 x PCIe 3.0/2.0 x1
1 x PCI
5. Сетевая карта:
Intel® I218V, 1 x Gigabit LAN
TitanVN16
PowerVN8
PowerVN8-HD
PowerVN8-AHDM
1
5
5
5
imageСхема установки
Asustek

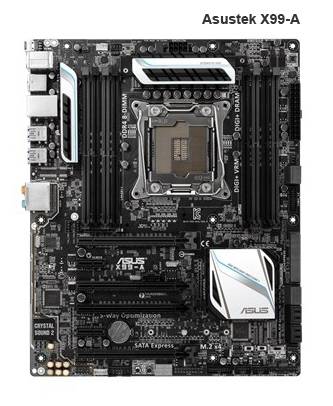

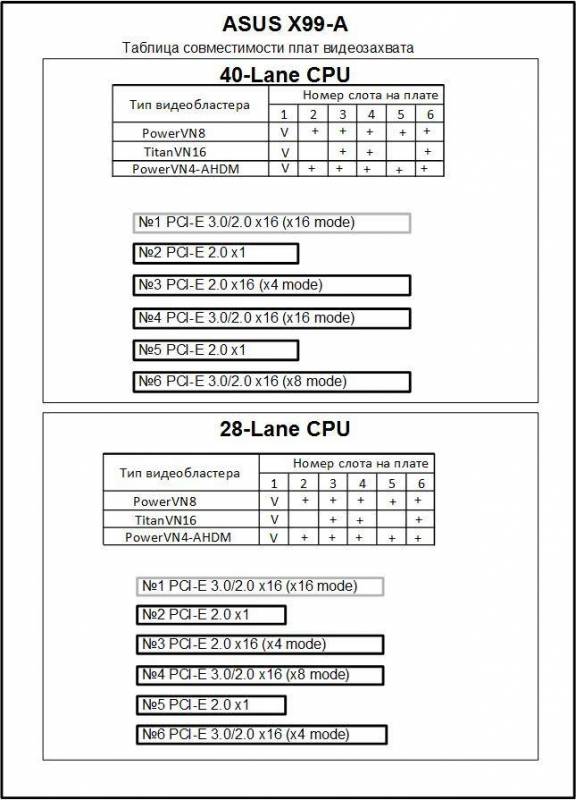

X99-A
Поддерживаемые материнские платы 1. Чипсет: Intel® X99
2. Видеокарта: слот PCIe 3.0/2.0 x16
3. Realtek® ALC1150
4. Количество и типы слотов:
40-Lane CPU 3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8)
28-Lane CPU 3 x PCIe 3.0/2.0 x16 ( x16, x16/x8, x16/x8/x4)
1 x PCIe 2.0 x16 (x4 mode)
2 x PCIe 2.0 x1 (x1 mode)
5. Сетевая карта:
Intel® I218V, 1 x Gigabit LAN
TitanVN16
PowerVN8
PowerVN8-HD
PowerVN4-AHDM
3
5
5
5
imageСхема установки

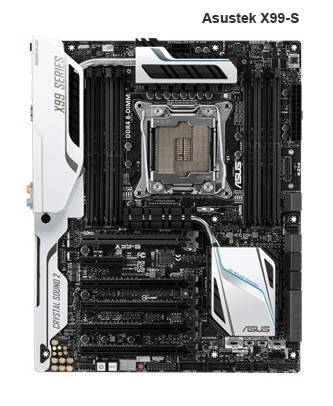

Asustek

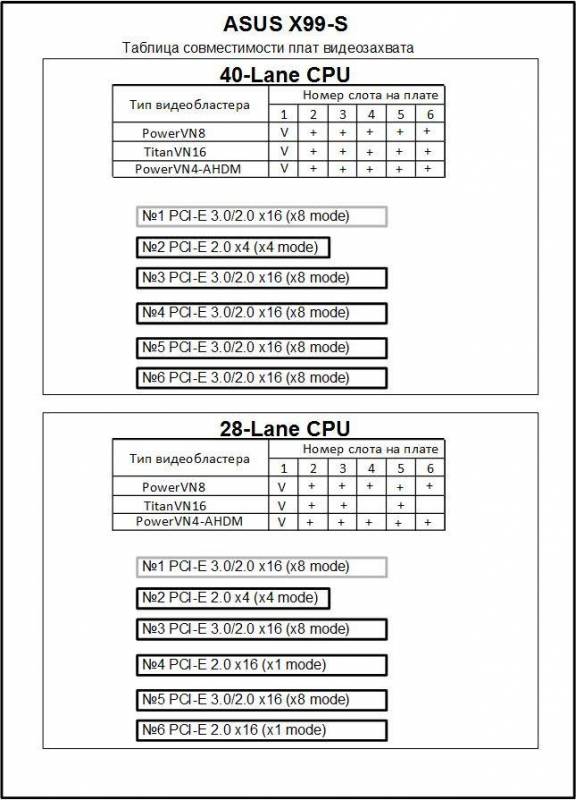

X99-S
Поддерживаемые материнские платы 1. Чипсет: Intel® X99
2. Видеокарта: слот PCIe 3.0/2.0 x16
3. Realtek® ALC1150
4. Количество и типы слотов:
40-Lane CPU 5 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8, x8/x8/x16/x8, x8/x8/x8/x8/x8 mode) 1 x PCIe 2.0 x4 (max at x4 mode) *2
28-Lane CPU 3 x PCIe 3.0/2.0 x16 (x16, x16/x8, x8/x8/x8)
2 x PCIe 2.0 x16 (x1 mode)
1 x PCIe 2.0 x4 (max at x4 mode)
5. Сетевая карта:
Intel® I218V, 1 x Gigabit LAN
TitanVN16
PowerVN8
PowerVN8-HD
PowerVN4-AHDM
3
5
5
5
imageСхема установки

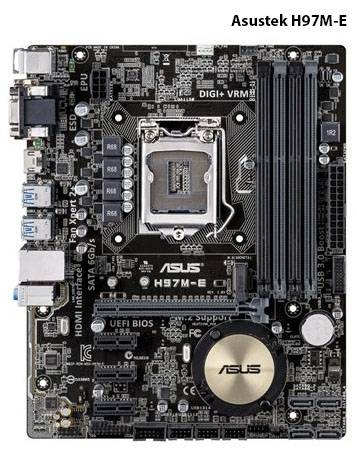

Asustek
H97M-E
Поддерживаемые материнские платы 1. Чипсет: Intel® H97
2. Видеокарта: слот PCIe 3.0/2.0 x16
3. Realtek® ALC 887
4. Количество и типы слотов:
1 x PCIe 3.0/2.0 x16 (x16 mode, (Gray))
3 x PCIe 2.0 x1
5. Сетевая карта:
Realtek® 8111GR, 1 x Gigabit LAN Controller(s)
PowerVN8
PowerVN8-HD
PowerVN4-AHDM
3
3
3

imageСхема установки
Asustek

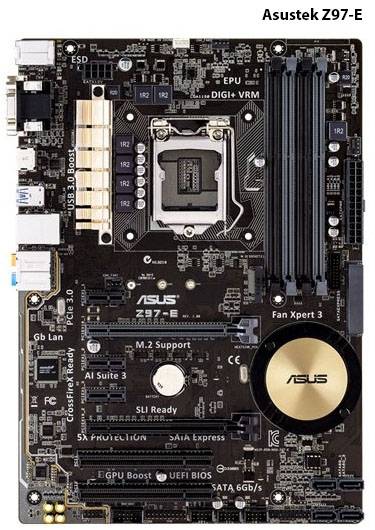

Z97-E
Поддерживаемые материнские платы 1. Чипсет: Intel® Z97
2. Видеокарта: слот PCIe 3.0/2.0 x16
3. Realtek® ALC892
4. Количество и типы слотов:
2 x PCIe 3.0/2.0 x16 (Single at x16, dual at x8/x8)
3 x PCIe 2.0 x1
2 x PCI
5. Сетевая карта:
Intel® I218V, 1 x Gigabit LAN
TitanVN16
PowerVN8
PowerVN8-HD
PowerVN4-AHDM
1
4
4
4

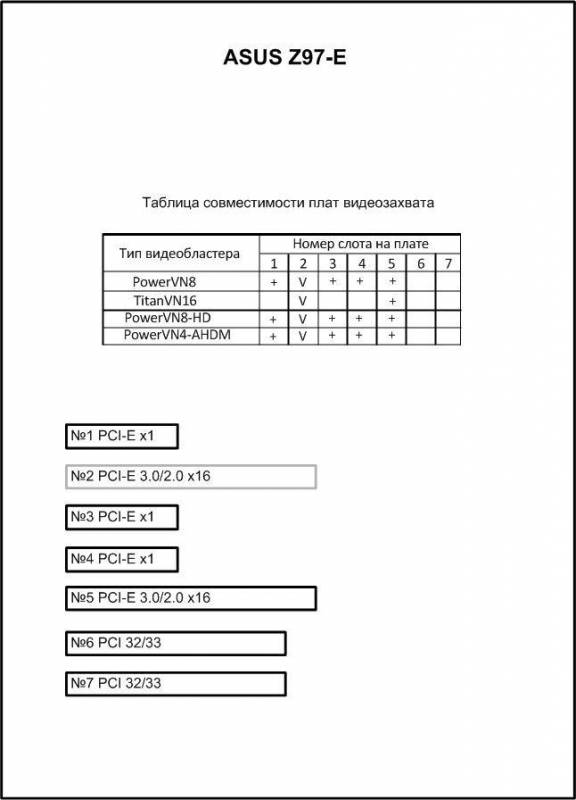

imageСхема установки

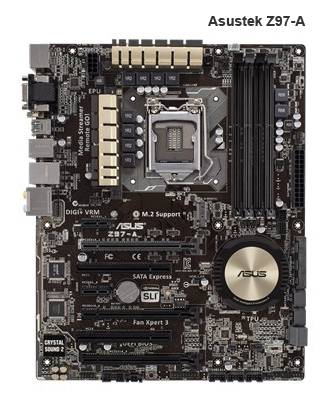

Asustek
Z97-A
Поддерживаемые материнские платы 1. Чипсет: Intel® Z97
2. Видеокарта: слот PCIe 3.0/2.0 x16
3. Realtek® ALC892
4. Количество и типы слотов:
2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 2.0 x16 (x2 mode)
2 x PCIe 2.0 x1
2 x PCI
5. Сетевая карта:
Intel® I218V, 1 x Gigabit LAN
TitanVN16
PowerVN8
PowerVN8-HD
PowerVN4-AHDM
1
4
4
4

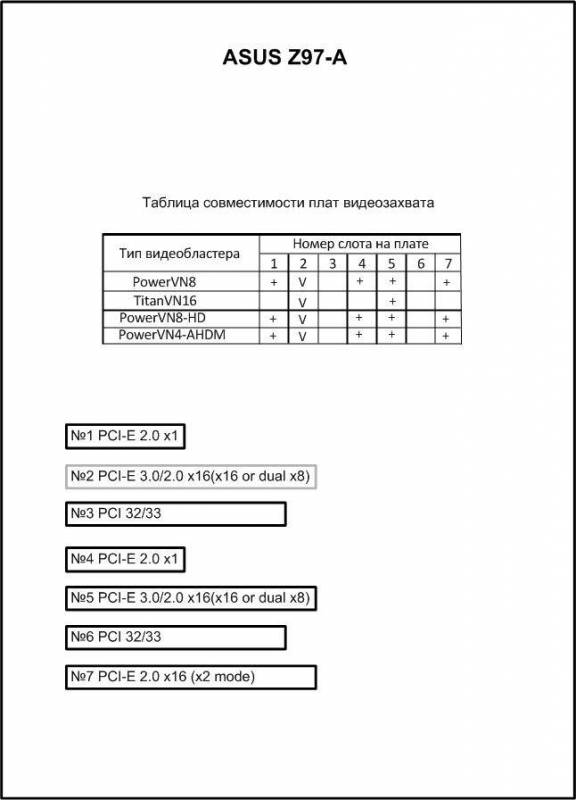

imageСхема установки

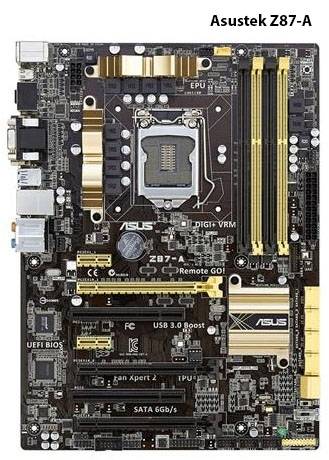

Asustek
Z87-A
Поддерживаемые материнские платы 1. Чипсет: Intel® Z87
2. Видеокарта: слот PCIe 3.0/2.0 x16
3. Realtek® ALC892
4. Количество и типы слотов:
2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 2.0 x16 (x2 mode)
2 x PCIe 2.0 x1
2 x PCI
5. Сетевая карта:
Realtek® 8111G, 8111GR, 1 x Gigabit LAN
TitanVN16
PowerVN8
PowerVN8-HD
PowerVN4-AHDM
1
4
4
4

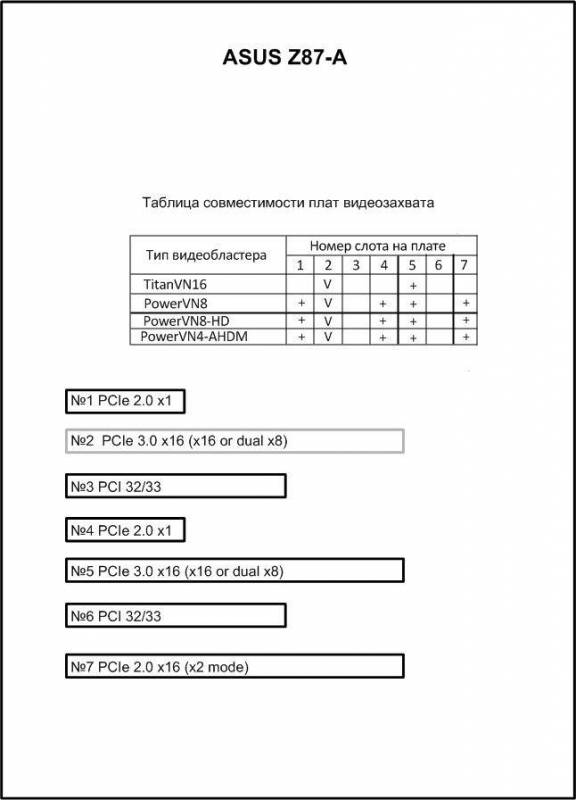

imageСхема установки

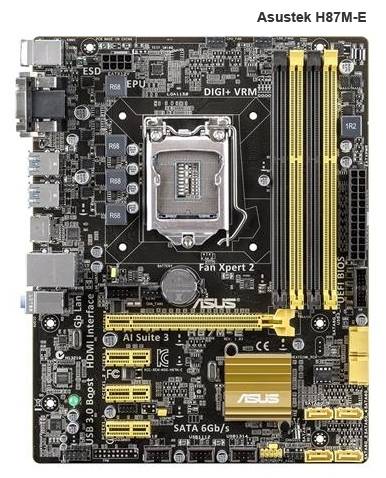

Asustek

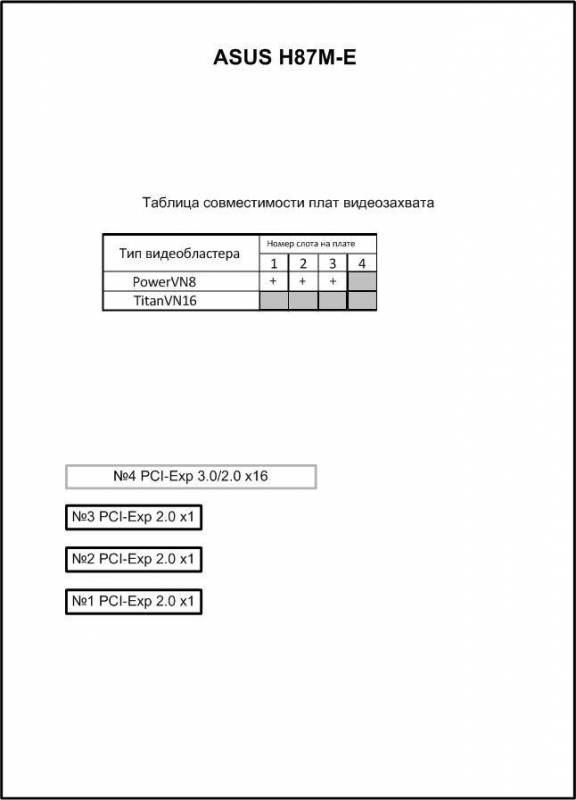

H87M-E
Поддерживаемые материнские платы 1. Чипсет: Intel® H87
2. Видеокарта: слот PCIe 3.0/2.0 x16
3. Realtek® ALC 887
4. Количество и типы слотов:
1 x PCIe 3.0/2.0 x16 (x16 mode)
3 x PCIe 2.0 x1
5. Сетевая карта:
Realtek® 8111G, 1 x Gigabit LAN Controller
PowerVN8 / PowerVN8 LP

3

imageСхема установки
Asustek

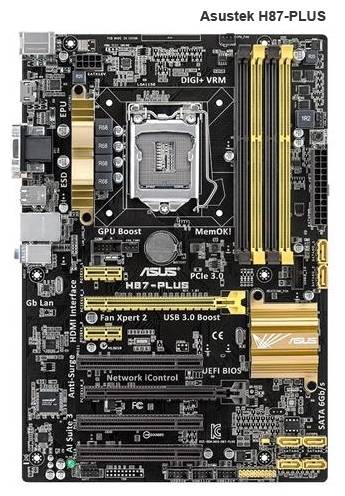

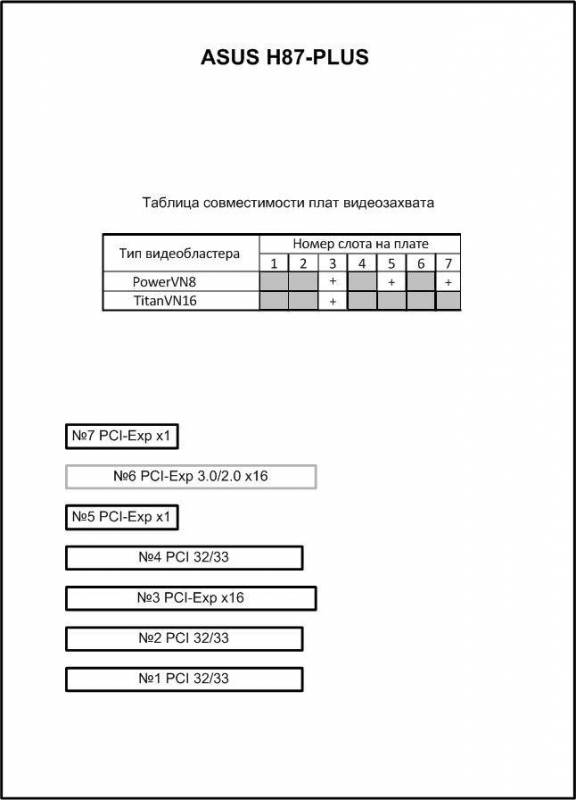

H87-PLUS
Поддерживаемые материнские платы 1. Чипсет: Intel® H87
2. Видеокарта: слот PCIe 3.0/2.0 x16
3. Realtek® ALC 887
4. Количество и типы слотов:
1 x PCIe 3.0/2.0 x16 (x16 mode)
1 x PCIe 2.0 x16 (x4 mode)
2 x PCIe 2.0 x1
3 x PCI
5. Сетевая карта:
Realtek® 8111G, 1 x Gigabit LAN Controller
PowerVN8 / PowerVN8 LP
TitanVN16

3
1

imageСхема установки
Asustek

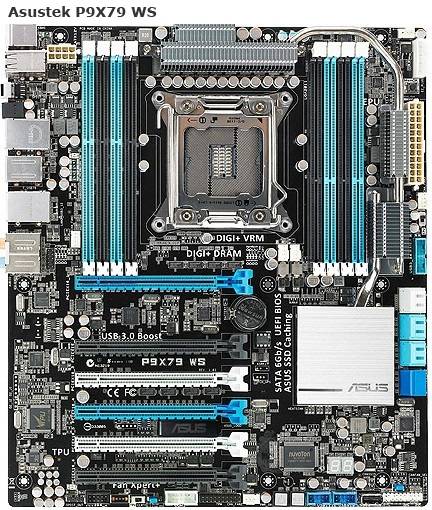

P9X79 WS
Поддерживаемые материнские платы 1. Чипсет: Intel® X79
2. Видеокарта: слот PCI-E 3.0/2.0 - x16
3. Аудио: Realtek® ALC898 8-Channel High Definition Audio CODEC
4. Количество и типы слотов:
4 x PCIe 3.0/2.0 x16
2 x PCIe 3.0/2.0 x16 (x4)
5. Сетевые карты:
- Intel® 82579V, 1 x Gigabit LAN Controller
- Intel® 82574L, 1 x Gigabit LAN Controller
PowerVN8 / PowerVN8 LP
TitanVN16

4
3

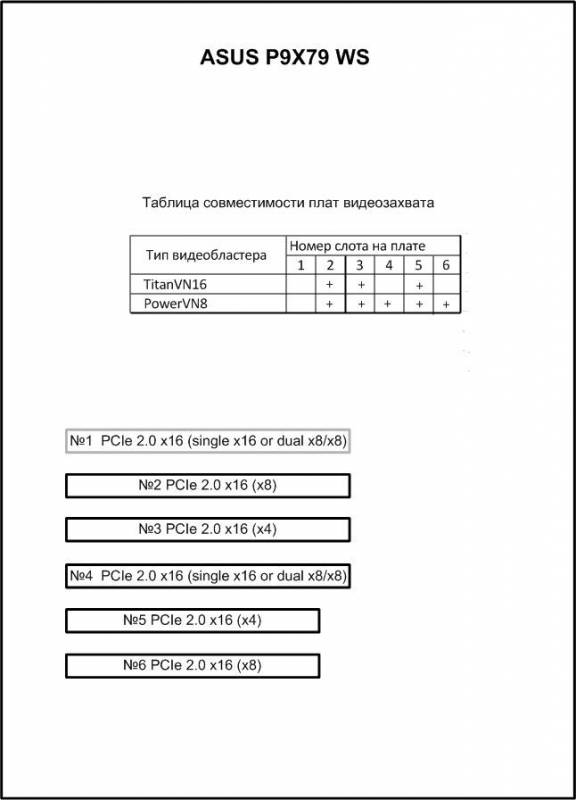

imageСхема установки

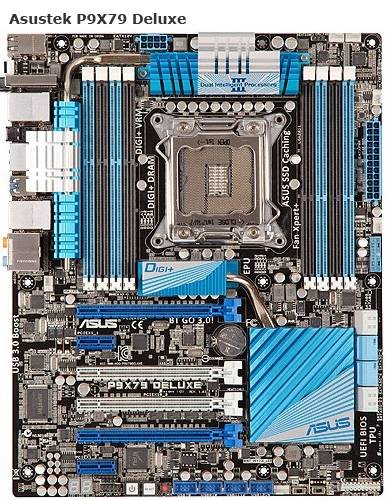

Asustek

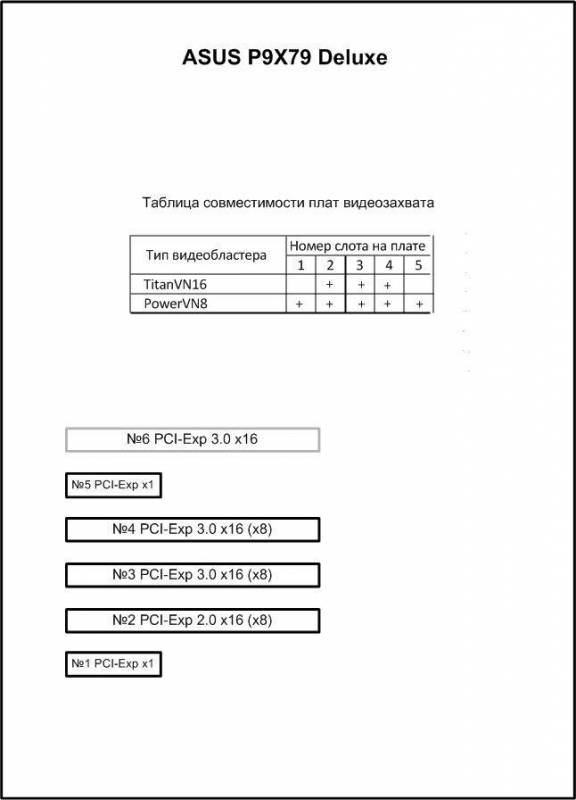

P9X79 Deluxe
Поддерживаемые материнские платы 1. Чипсет: Intel® X79
2. Видеокарта: слот PCI-E 3.0 - x16
3. Аудио: Realtek® ALC898 8-Channel High Definition Audio CODEC
4. Количество и типы слотов:
3 x PCIe 3.0 x16
1 x PCIe 3.0 x16 (8x)
2 x PCIe x1
5. Сетевые карты:
- Realtek® 8111E , 1 x Gigabit LAN Controller
- Intel® 82579V, 1 x Gigabit LAN Controller(s)
PowerVN8 / PowerVN8 LP
TitanVN16

4
3

imageСхема установки
Asustek

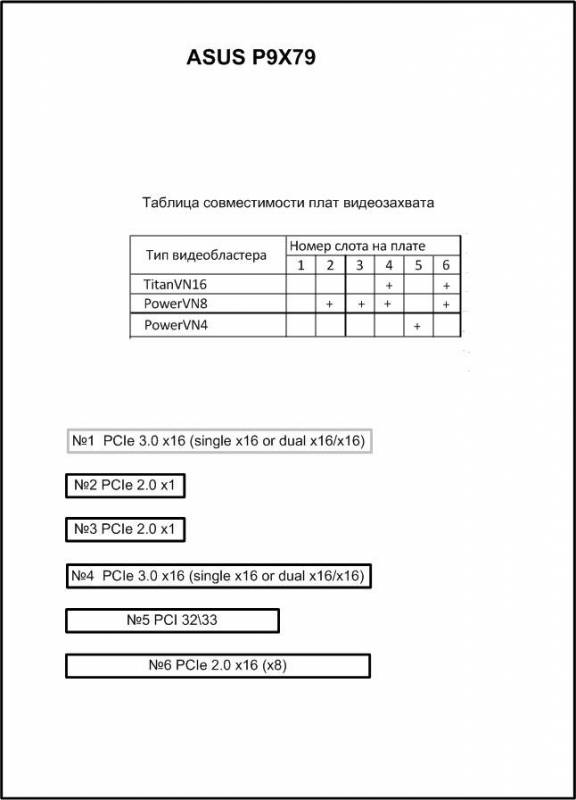

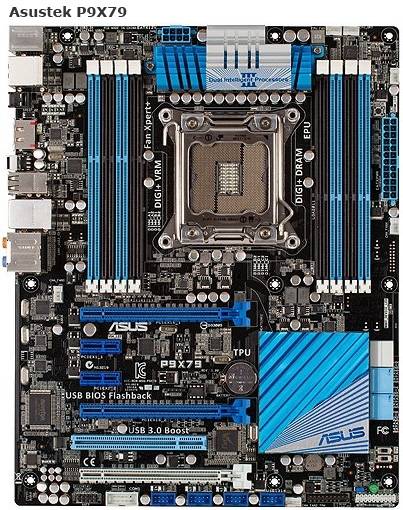

P9X79
Поддерживаемые материнские платы 1. Чипсет: Intel® X79
2. Видеокарта: слот PCIe 3.0 - x16
3. Аудио: Realtek® ALC892 8-Channel High Definition Audio CODEC
4. Количество и типы слотов:
2 x PCIe 3.0/2.0 x16
1 x PCIe 3.0/2.0 x16 (x8)
2 x PCIe 2.0 x1
1 x PCI
5. Сетевые карты:
Intel® 82579V, 1 x Gigabit LAN Controller.
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TitanVN16

1
4
2

imageСхема установки
Asustek

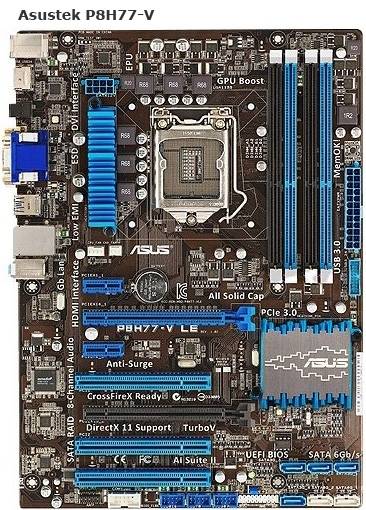

P8H77-V
Поддерживаемые материнские платы 1. Чипсет: Intel® H77
2. Видеокарта: слот PCI-E 3.0 - x16
3. Аудио: VIA VT1708S 8-Channel High Definition Audio CODEC
4. Количество и типы слотов:
1 x PCIe 3.0 x16
1 x PCIe 2.0 x16 (x4)
2 x PCIe x1
3 x PCI
5. Сетевая карта:
Qualcomm Atheros, 1 x Gigabit LAN Controller
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TitanVN16

1
3
3
1

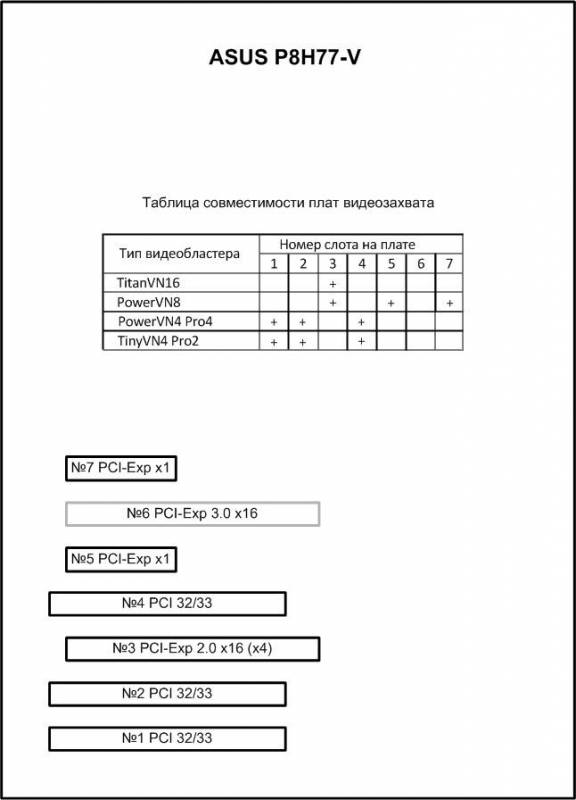

imageСхема установки
Asustek

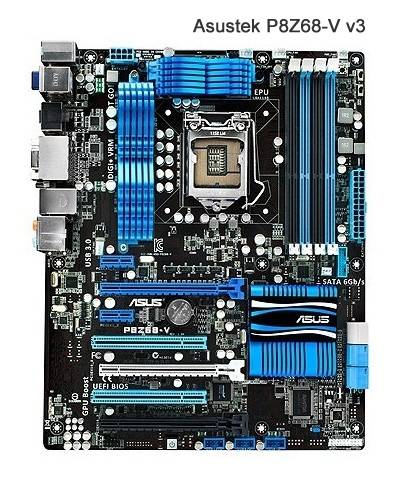

P8Z68-V v3
Поддерживаемые материнские платы 1. Чипсет: Intel® Z68 (B3)
2. Видеокарта: встроенная, слот PCI-E 2.0 - x16
3. Realtek® ALC 892
4. Количество и типы слотов:
2 x PCIe 2.0 x16 (16x,8x)
1 x PCIe 2.0 x16 (4x,1x)
2 x PCIe x1
2 x PCI
5. Сетевая карта: Intel® 82579 Gigabit LAN Controller
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TitanVN16

1
4
2
2

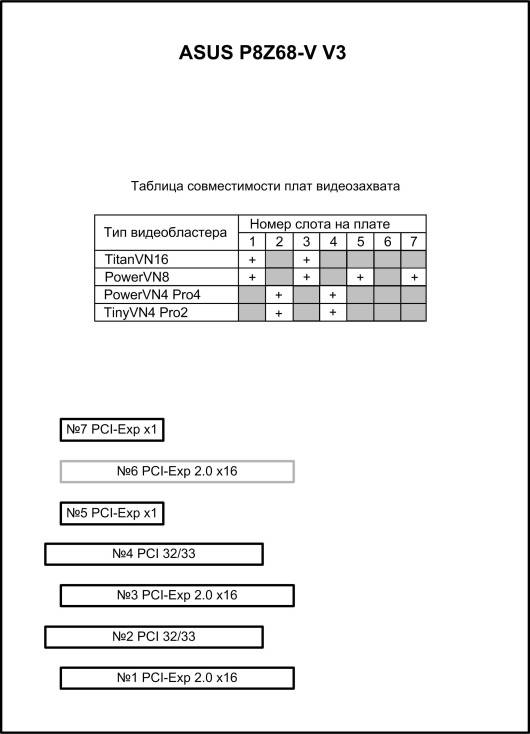

imageСхема установки
Asustek

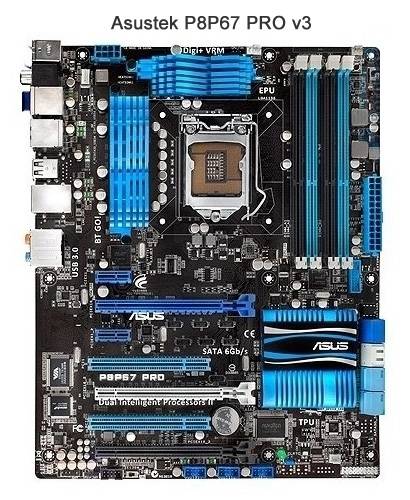

P8P67 PRO v3
Поддерживаемые материнские платы 1. Чипсет: Intel® P67(B3)
2. Видеокарта: слот PCI-E 2.0 - x16
3. Realtek® ALC 892
4. Количество и типы слотов:
2 x PCIe 2.0 x16 (16x,8x)
1 x PCIe 2.0 x16 (4x,1x)
2 x PCIe x1
2 x PCI
5. Сетевая карта: Realtek® 8111E Gigabit LAN Controller
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TitanVN16

1
4
2
2

imageСхема установки

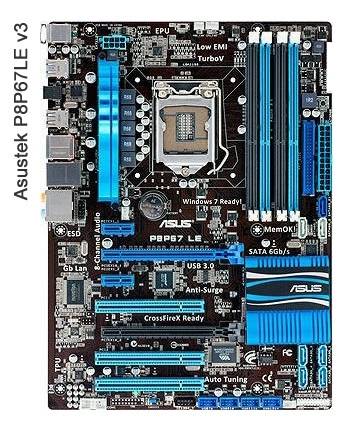

Asustek
P8P67 LE v3
Поддерживаемые материнские платы 1. Чипсет: Intel® P67(B3)
2. Видеокарта: слот PCI-E 2.0 - x16
3. Realtek® ALC 892
4. Количество и типы слотов:
1 x PCIe 2.0 x16 (16x, 8x)
1 x PCIe 2.0 x16 (4x, 2x, 1x)
2 x PCIe x1
3 x PCI
5. Сетевая карта: Realtek® 8111E Gigabit LAN Controller
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TitanVN16

1
3
3
1

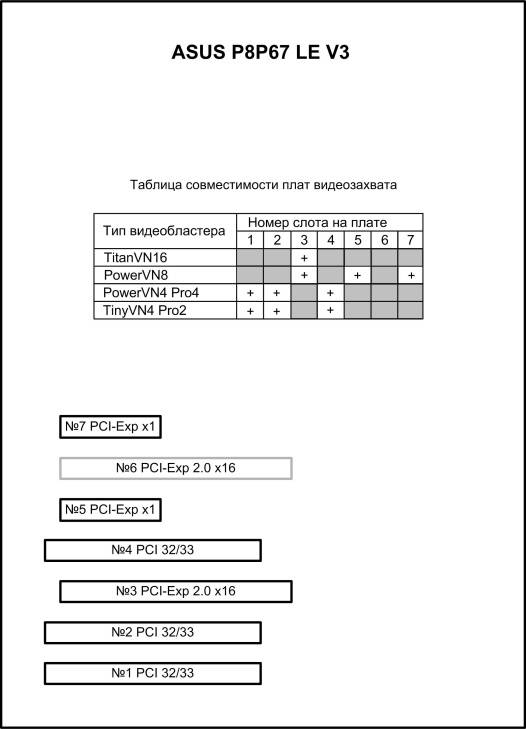

imageСхема установки

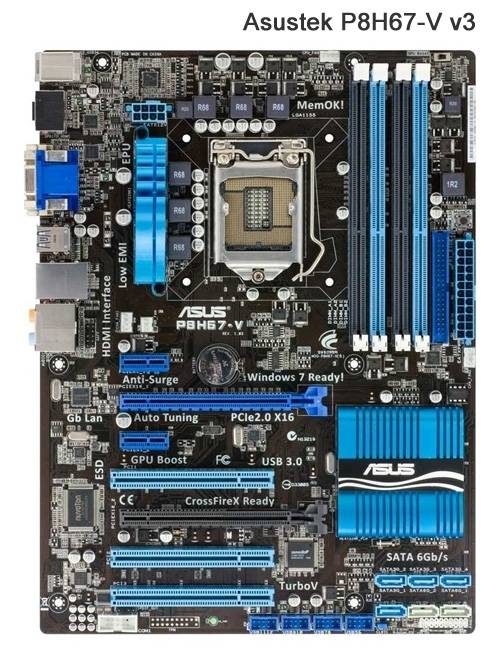

Asustek
P8H67-V v3
Поддерживаемые материнские платы 1. Чипсет: Intel® P67(B3)
2. Видеокарта: встроенная, слот PCI-E 2.0 - x16
3. Realtek® ALC 892
4. Количество и типы слотов:
1 x PCIe 2.0 x16 (16x)
1 x PCIe 2.0 x16 (4x, 1x)
2 x PCIe x1
3 x PCI
5. Сетевая карта: Realtek® 8111E Gigabit LAN Controller
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2
TitanVN16

1
3
3
1

imageСхема установки

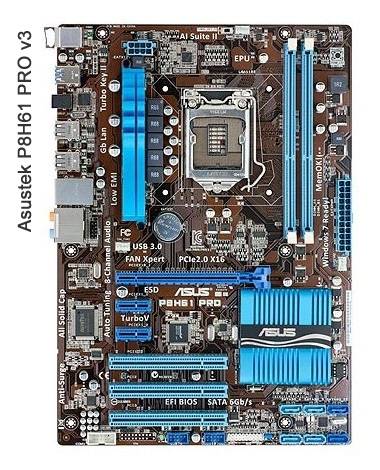

Asustek
P8H61 PRO v3
Поддерживаемые материнские платы 1. Чипсет: Intel® P61(B3)
2. Видеокарта: слот PCI-E 2.0 - x16
3. Realtek® ALC 887
4. Количество и типы слотов:
1 x PCIe 2.0 x16
2 x PCIe x1
3 x PCI
5. Сетевая карта: Realtek® 8111E Gigabit LAN Controller
PowerVN4 Pro4 AGC
PowerVN8 / PowerVN8 LP
TinyVN4 Pro2

1
2
3

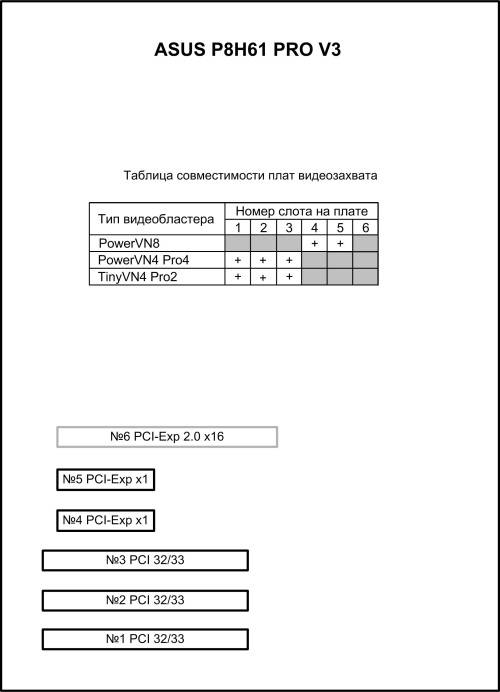

imageСхема установки



Внимание!


1. Материнские платы на чипсетах i915/i925 не совместимы с платами PowerVN4 Pro3 и TitanVN8 Pro
2. Установка плат PowerVN4, TinyVN4 и TinyVN4 Pro аналогична установке плат PowerVN4 Pro4, TinyVN4 Pro2 и TinyVN4 Pro3 соответственно
3. Звуковые каналы с плат PowerVN4, TinyVN4 и TinyVN4 Pro на материнских платах с чипсетами новее i865 (т.е.  i915/i925/i945/i955/i965/i975) не работают!
4. Мы рекомендуем подключать предназначенные для записи диски только на встроенные в материнскую плату системные контроллеры Intel ICH5/ICH5R/ICH6/ICH6R/ICH7/ICH7R/ICH8/ICH8R.



Видеокарты



Название

Фото

Описание

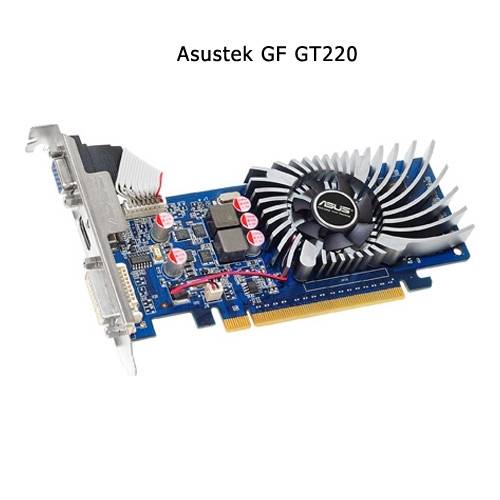

Asustek
Asustek
GF GT220*
Поддерживаемые видеокарты платы 1. Слот для установки: PCI-E - x16
2. Кол-во подключаемых мониторов: 1xDVI + 1xVGA
3. Максимальное разрешение экрана: 2048x1536
4. Объем памяти: от 256 Мбайт
* Необходима версия VideoNet 8.6 SP1 или новее.
Asustek

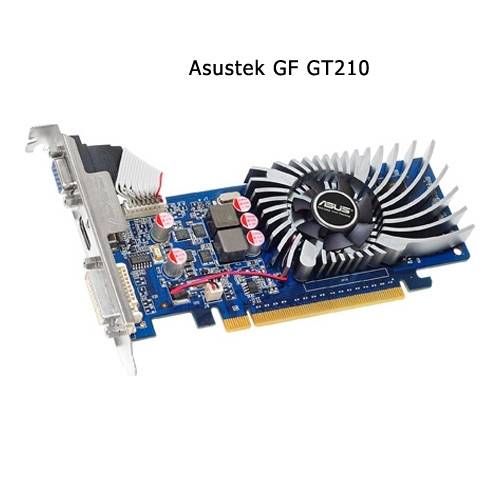

GF GT210*
Поддерживаемые видеокарты платы 1. Слот для установки: PCI-E - x16
2. Кол-во подключаемых мониторов: 1xDVI + 1xVGA
3. Максимальное разрешение экрана: 2048x1536
4. Объем памяти: от 256 Мбайт
*Необходима версия VideoNet 8.6 SP1 или новее.

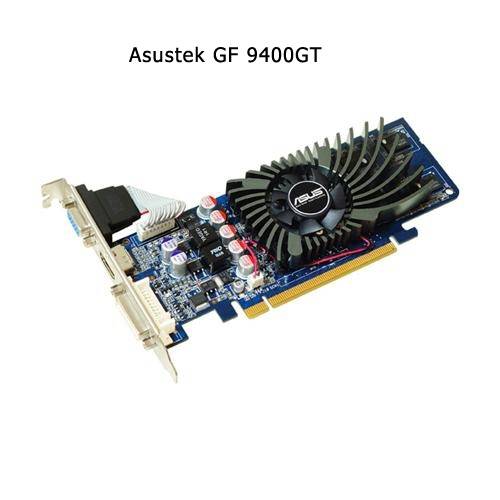

Asustek
GF9400GT
Поддерживаемые видеокарты платы 1. Слот для установки: PCI-E - x16
2. Кол-во подключаемых мониторов: 1xDVI + 1xVGA
3. Максимальное разрешение экрана: 2048x1536
4. Объем памяти: от 256 Мбайт

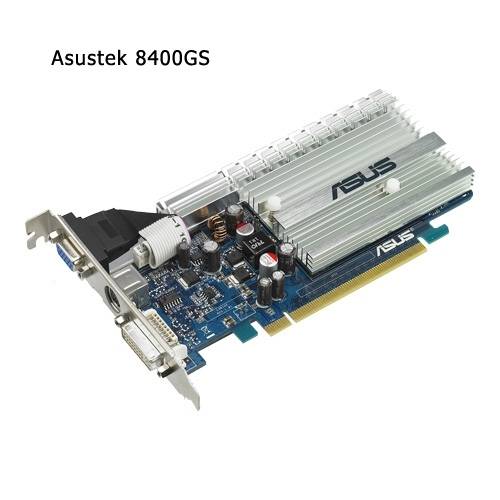

Asustek
8400GS
Поддерживаемые видеокарты платы 1. Слот для установки: PCI-E - x16
2. Кол-во подключаемых мониторов: 1xDVI + 1xVGA
3. Максимальное разрешение экрана: 2048x1536
4. Объем памяти: от 256 Мбайт
5. TV-Out: S-video, Composite



Архив материнских плат

Программное обеспечение VideoNet

Видеосистема
Управляет наблюдением, записывает, хранит и воспроизводит
Аудиосистема
Записывает, анализирует, синхронизирует аудиозаписи с видео
СКУД и ОПС
Управляет, ограничивает доступ, осуществляет контроль, оповещает
Видеоаналитика
Автоматически выявляет подозрительные и опасные ситуации
Поиск и анализ
Составляет отчетность, осуществляет поиск и анализ данных
Центр мониторинга
Сопоставляет данные, события и сигналы, информирует оператора
