Новинка. Модуль ввода/вывода сигналов MB-RIO 4/16 USB rev. 3.1

Новинка. Модуль ввода/вывода сигналов MB-RIO 4/16 USB rev. 3.1

Основным применением модулей ввода/вывода сигналов MB-RIO является аппаратная интеграция системы видеонаблюдения VideoNet с любыми сторонними подсистемами, способными выдавать и принимать дискретные сигналы.

Новая плата «MB-RIO 4/16 - USB rev.3.1» предназначена для приема, гальванического разделения дискретных сигналов от датчиков охраны; имеет 4 релейных выхода для управления внешними исполнительными устройствами и оснащена дополнительным USB входом для подключения любых USB-устройств (например, ключа аппаратной защиты HASP или Flash-диска). Новый модуль MB-RIO подключается непосредственно к USB интерфейсу материнской платы ПК.



Технические характеристики
Количество охранных входов 16
Количество релейных выходов 4
Максимальное пробивное напряжение изоляции вход/выход 1000VDC
Количество USB входов 1
Тип разъема для подключения к ПК USB



Примеры использования нового модуля MB-RIO в системе безопасности VideoNet 9

Основным применением модулей ввода/вывода сигналов MB-RIO является аппаратная интеграция системы видеонаблюдения VideoNet с любыми сторонними подсистемами, способными выдавать и принимать дискретные сигналы. Для этого в модулях MB-RIO предусмотрено 16 настраиваемых входов, к которым могут подключаться : охранные и пожарные датчики или ППКОП, котроллеры СКУД , контроллеры промышленной автоматики, модули периметральной охраны. В этом случае событием в системе VideoNet может быть сигнал от любого входа модуля MB-RIO или любых комбинаций входов. Ответной реакцией на такое событие может быть вывод преднастроенного тревожного сообщения, старт работы подсистемы видеоанализа, отправка аудио файлов в подсистему звукового оповещения, начало видео и аудио регистрации, запуск предустановок PTZ камер, отправка сообщения по электронной почте, а также активация выходов на модуле MB-RIO.

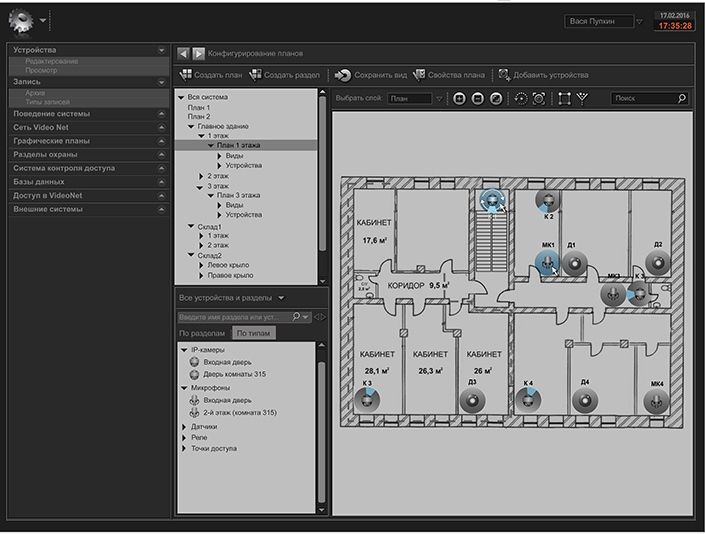

Использование графических планов объекта

Интерактивные графические планы системы VideoNet представляют собой схему охраняемого помещения, здания, территории, на которой вы располагаете камеры, датчики, микрофоны и т.д Из окна графических планов оператор может оперативно управлять всеми устройствами, отдавать команды системе. Графические планы - удобный и наглядный инструмент, который упрощает процесс контроля над всем объектом и за отдельными его частями.





С помощью этого инструмента можно создавать многоуровневые планы объекта различной степени детализации, размещать на плане устройства: камеры, микрофоны, контроллеры релейных выходов, охранные датчики. Видеть одновременно состояние всех устройств и легко управлять ими.
